キャリアボンディング技術を使用したライブ配信
Pro380で検証してみた
屋外のモバイルキャリア回線を使用したライブストリーミングは、様々な要因により失敗するケースがあります。
一例として、ネットワークにおいて十分の帯域を確保できない場合、SRTなどのパケットロス対策を行ってもARQの処理が間に合わず、映像が停止したり音声が途切れるなどの問題が発生します。
今回はその解決方法のひとつ、Haivision社の「キャリアボンディング技術SST（Safe Stream Transport）」を使用して複数のIP回線を束ねた検証を行いました。
システム構成
使用機材 紹介
Haivision Pro 380
H.265/HEVCハードウェア搭載 モバイルトランスミッター
モバイル中継装置
- モバイルトランスミッター（モバイル中継装置）
- H.265 / HEVC対応
- 3G / 4G 対応
- 内臓モデム数：8
- Full HD
- SDI, HDMI 入力
- Max 20Mbps
Haivision StreamHub
受信・再配信システムサーバー
レシーバープラットフォーム
- モバイル送信機（Proシリーズ）からの受信システム
- ボンディングネットワーク
- SRT, NDI, HLS, RTMPなど各種プロトコル対応
- 再配信システム
- AWS VMサービス
検証環境とパラメータ設定
検証環境
検証環境は車・公園・ビル群の移動３環境とし、パラメータは下記の設定で行いました。
車
公園
ビル群移動
パラメータ設定
| カメラ入力 | 画像エンコード | ビットレート | 音声エンコード | |
|---|---|---|---|---|
| パラメータ設定① | 1080P60 | HEVC | 3Mbps | AAC 128kbps |
| パラメータ設定② | 1080P60 | HEVC | 10Mbps | AAC 256kbps |
| パラメータ設定③ | 1080P60 | H.264 | 3Mbps | AAC 128kbps |
| パラメータ設定④ | 1080P60 | H.264 | 10Mbps | AAC 256kbps |
検証1
- ①
- 受信サーバStream Hubにおける5分間のパケットロス数をカウントした。
- ②
- 各撮影環境において、SST遅延を小さい数値から順に計測を行い、パケットロスが0になる地点を計測した。
Stream Hub画面上で、パケットロス数をカウントできます。（黄枠）
検証1 結果
- 車での移動や公園での移動では、SST遅延を増加することによりパケットロスを解消することができた。
- ビル群の移動では、ビルの谷間を抜ける際に帯域の確保が困難となり、RTTが増大し、SST遅延を増やしてもパケットロスは解消しなかった。
検証1 考察
ボンディング技術の使用で、4G/LTE回線を用いた帯域確保の向上が容易になった。
- ⇒
- 車での移動や公園での徒歩移動でのライブ配信においてSST遅延のチューニングで安定動作を確認することができる。
ビル群での移動では、一部キャリア回線が不通となるケースがあった。
- ⇒
- Docomo SIMのみを使用した結果で、マルチキャリアを使用することにより改善が見込まれる。
追加検証
検証1より、3キャリア（docomo、KDDI、Softbank）を使用したビル群での配信を行った。
これによりパケットロスを減少させられるかを検証。ビルとビルの通路を移動しながら計測を行った。
検証環境
ビルの谷間

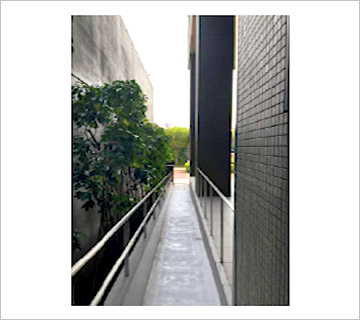

ビル入口からの撮影

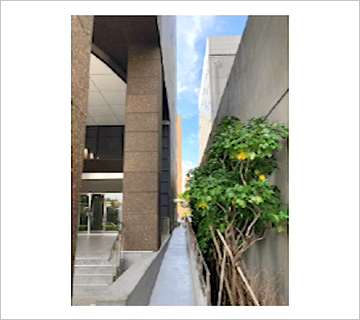

ビル出口からの撮影
キャリア回線使用状況
- Docomo
- 2回線
- Softbank
- 1回線
- KDDI
- 1回線
ボンディングされたTotal帯域(6-8Mbps)に対して、各キャリア回線が補いながら出力していることが確認された。
追加検証 結果
- H.265/HEVCにて3Mbps、5Mbpsでのエンコードでは、最小遅延800msとなった。
- H.265/HEVCにて10Mbpsでは、遅延1500msにてパケットロスを防止することができた。
追加検証 考察
複数のキャリアのボンディングすることで、1つのキャリアの帯域低下をカバーし、エンコーダのビットレートを一定に出力することで、安定的な配信が可能であることを実証した。
この検証については
動画でも掲載しております。
