腰への負担を大幅軽減

作業支援ウェアラブルロボット

マッスルスーツ®

電力のいらない空気圧式の人工筋肉


マッスルスーツ無料体験会

お知らせ・イベント

2020/07/15
マッスルスーツの無料試着体験会を再開いたします

開催を見合わせておりました無料試着体験会を下記日程で再開いたします。

7月21日(火)・7月22日(水)
10:00~17:00 の間で1組様1時間程度 ※12:00~13:00除く

詳細をご確認いただき、感染症対策にご理解・ご協力の上ご参加をお願いいたします。

2020/03/01
マッスルスーツの無料試着体験会は現在受付を中止しています

新型コロナウイルス感染症の拡大に伴い、マッスルスーツの無料の試着体験会は、現在開催を見合わせております。
試着体験会の開催が可能となりましたら、WEBサイトにてご案内させていただきます。

マッスルスーツEdge/マッスルスーツ

マッスルスーツ

腰痛改善・予防・腰負担軽減に!
イノフィス社製 作業支援ウェラアブルロボット
イノフィス社「マッスルスーツ®」は、装着型動作補助装置、ウェアラブルロボットです。電力が要らない空気圧式の人工筋肉を採用しているので、充電を気にする必要もありません。モーターの水濡れの心配も不要になるので、水場でなどの活動範囲も広がります。

マッスルスーツとは

作業支援ロボットがなぜ必要?

現在、腰痛が原因による業務上疾病の発生件数は約60%あり、産業全体で大きな問題となっており、特に介護や重筋作業の現場では顕著で多く見受けられます。その腰痛予防に対して作業支援ロボットの活用が注目されています。

マッスルスーツとは?

「マッスルスーツ®」は、装着型動作補助装置、アシストスーツです。モータではなく、非常に強い力で収縮する、空気圧式の人工筋肉を使用しています。人工筋肉のはたらきにより最大25.5kgfの補助力を実現し、これが身体を動かす原動力となり、人や物を持ち上げる際、中腰姿勢を保持する際の体の負担を大幅に軽減します。

マッスルスーツの特長

腰への負担を大幅に軽減

腰への負担を大幅に軽減

重いものを持ち上げるときに、空気圧式の人工筋肉のはたらきにより最大25.5kgfの補助力を発揮し、腰の負担を軽減します。人口筋肉はモーター式のウェアラブルロボットと比べると大きな補助力を生み出します。

屋外や水に濡れる現場でも使用可能

屋外や水に濡れる現場でも使用可能

センサーやモーター、バッテリーなどで補助力を生み出すのではなく、空気圧式の人口筋肉を使うため、電気が不要となり、水濡れの可能性がある介護現場での入浴補助や工事現場や農業などの屋外での作業などにも適しています。

装着時間は約10秒

装着時間は約10秒

モーターやバッテリーなどを使用しないため重量も軽く、センサーの装着もないため、慣れると約10秒ほどでマッスルスーツを装着することができます。

活用シーン

介護のサポートに
介護のサポートに
農作業に
農作業に
雪かきなどの重労働に
雪かきなどの重労働に
つらい姿勢を維持するときに
つらい姿勢を維持するときに
重いものを運ぶときに
重いものを運ぶときに

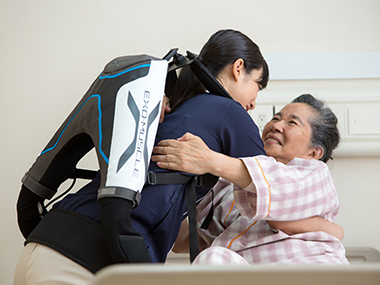

介護施設
介護施設
移乗、体位変換、おむつ交換(前傾保持)

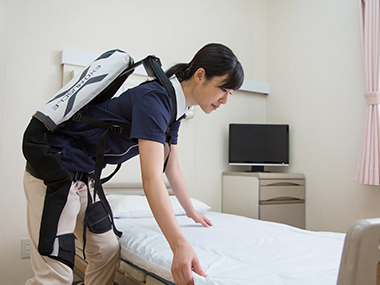

宿泊施設
宿泊施設
ベッドメイキング(前傾保持)
在宅介護
在宅介護
移乗、体位変換、おむつ交換(前傾保持)
建設
建設
資材置き場での荷卸し、基礎工事(前傾保持)、スコップ作業
モノづくり工場
モノづくり工場
原材料の積み下ろし、部品仕分け作業、出荷作業
土木
土木
石材など重量のある物の持ち上げ
除雪
除雪
除雪での繰り返しの長時間作業
農業
農業
集荷現場での仕分け作業、梱包作業(前傾保持)

仕様・カタログ

  マッスルスーツ®
Every
マッスルスーツ®
Edge
マッスルスーツ® マッスルスーツ®
Power
  マッスルスーツ® Every マッスルスーツ® Edge マッスルスーツ® マッスルスーツ® Power
サイズ S-Mサイズ、M-Lサイズ S-Mサイズ、M-Lサイズ S-Mサイズ、M-Lサイズ S-Mサイズ、M-Lサイズ
本体寸法
(高さx幅x奥行きmm)

S-Mサイズ:
805×465×170

M-Lサイズ:
840×465×170

S-Mサイズ:
780×450×175

M-Lサイズ:
900×500×195

S-Mサイズ:
780×450×200

M-Lサイズ:
900×500×220

S-Mサイズ:
810×450×200

M-Lサイズ:
900×500×220

本体重量 ※1 3.8㎏ ※カバー含まず 4.3kg 5.0kg 6.6㎏
駆動源 圧縮空気 圧縮空気 圧縮空気 圧縮空気
アクチュエータ McKibben 型人工筋肉 McKibben型人工筋肉 2本 McKibben型人工筋肉 2本 McKibben型人工筋肉 4本
圧縮空気供給源 手動式空気入れ 手動式空気入れ 手動式空気入れ 0.8MPa ※2手動式空気入れ
補助力 最大25.5kgf(100Nm) 最大25.5kgf(100Nm) 最大25.5kgf(100Nm) 最大35.7kgf(140Nm)
補助部位
仕様環境温度 -30℃~50℃ -30℃~50℃ -30℃~50℃ 5℃~35℃
適用使用身長(推奨)

S-Mサイズ:
150cm ~ 165cm

M-Lサイズ:
160cm ~ 185cm

S-Mサイズ:
150cm~165cm

M-Lサイズ:
160cm~185cm

S-Mサイズ:
150cm~165cm

M-Lサイズ:
160cm~185cm

S-Mサイズ:
150cm~165cm

M-Lサイズ:
160cm~185cm

防水カバー 標準装備(IP56) オプション対応 標準装備 装備なし
メーカー保証 6ヶ月/購入後1ヶ月以内の製品登録にて1年に延長 1年間 2年間(無償点検1回付) 2年間(無償点検1回付)
腿フレームの稼働範囲 内外転 ※3 内外転 ※3 外転のみ 外転のみ
インタフェース - - - 呼気スイッチ
メーカー希望小売価格(税別) ¥136,000 (税抜) ¥498,000

タイトフィット:
¥700,000

ソフトフィット ※4:
¥800,000

¥900,000
(コンプレッサー付)
PALTEKレンタル価格(税別) お問い合わせ下さい 1週間:¥20,000
2週間:¥40,000
1ケ月:¥58,000
レンタル品現地装着サポート(オプション):¥30,000
1週間:¥20,000
2週間:¥40,000
1ケ月:¥58,000
レンタル品現地装着サポート(オプション):¥30,000
レンタルはございません
カタログPDF マッスルスーツEvery
マッスルスーツEvery
マッスルスーツEdge
マッスルスーツEdge
マッスルスーツ
マッスルスーツ
マッスルスーツPower
マッスルスーツPower
  • ※1 カバー、ホースを含まない
  • ※2 コンプレッサーによる外部供給時(スムーズな動作を実現するために圧力は0.8MPaを推奨)。外部供給される空気の吸排気をコントロールする電磁弁稼働用のモバイルバッテリーを利用
  • ※3 腿フレームを内転させることで、動きやすくなるとともに、コンパクトに収納可能
  • ※4 ソフトフィットタイプは、着用時の歩行を楽にするため、腿パッドと脚の間に遊びを設けた設計
