Elecard BoroでSRTストリームを可視化
miniPC構成の検証レポート

Elecard Boroは、UDP / RTP / HLS / DASH / SRT / RTMPなど主要な配信プロトコルに対応した、映像ストリームの品質監視(QoS / QoE)ソフトウェアです。SRT(Secure Reliable Transport)は、低遅延・高信頼を両立する配信プロトコルで、近年ライブ伝送での採用が拡大しています。

SRTストリームをElecard Boroで監視し、どのような品質情報を取得・可視化できるかを確認しました。小型・省電力のminiPC上でプローブ (Probe : Boroの監視エージェントソフトウェア。WindowsまたはLinux上で動作し、各監視ポイントに配置してストリームの解析を行う) を動作させ、SRTストリームの監視を行います。

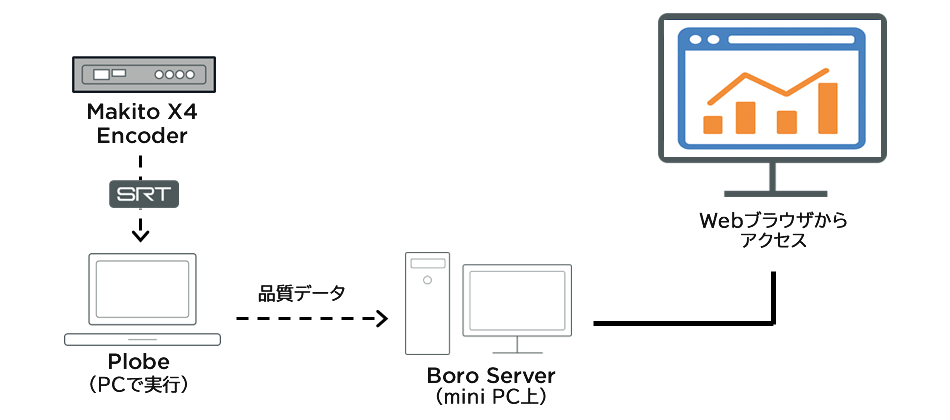

エンコーダーから送出されたSRTストリームをProbeが受信し、解析結果をBoroに集約・表示する構成としています。比較的シンプルな構成とすることで、Boroの基本的な動作や可視化機能に注目できる環境を用意しました。

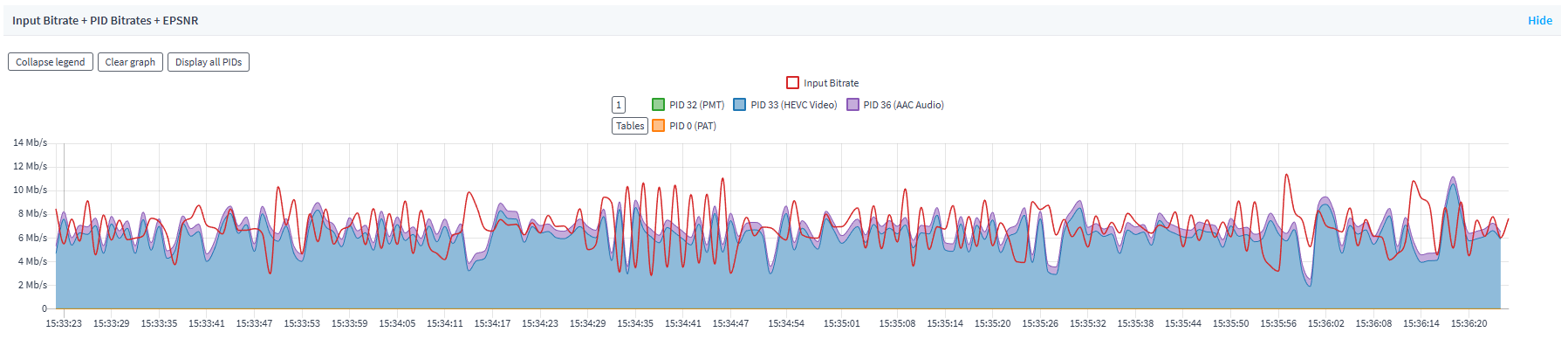

これらの条件でストリームを継続的に送出し、Boroのダッシュボード上でビットレート、ジッタ、パケットロスなどの指標を観察します。環境条件を固定した状態でのデータを取得することで、SRTストリームの基本的な伝送品質を確認していきます。以下、観察結果を項目ごとに整理します。

パケットロスおよび連続性の確認

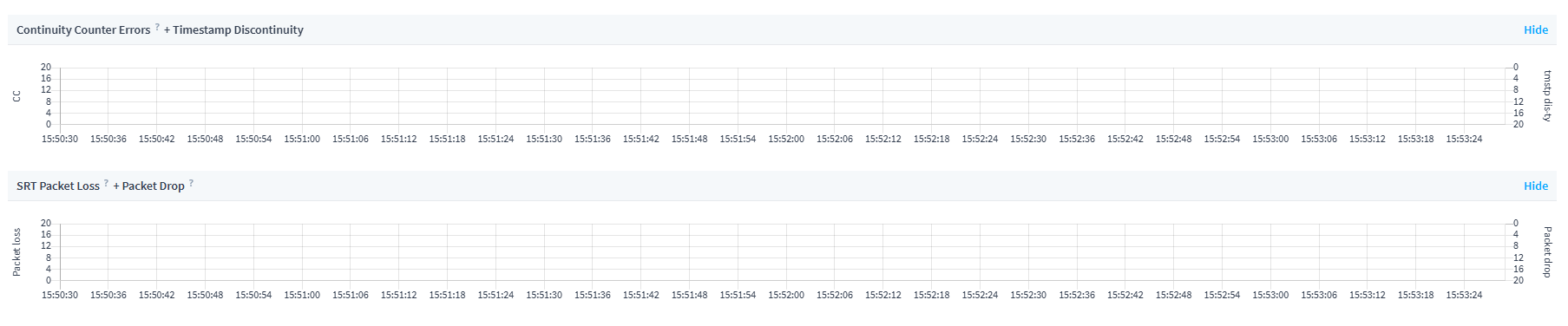

パケットの連続性エラー(Continuity Counter Errors)や、SRTの損失・破棄パケット数(SRT Packet Loss / Packet Drop)といったグラフでは、ストリーム受信中に発生したパケット欠損や連続性の問題を時系列で確認できます。
今回の画面では、これらの値に大きな変動は見られず、SRTストリームが継続的に正常受信されていることを数値として確認することができました。

SRT特有の統計情報

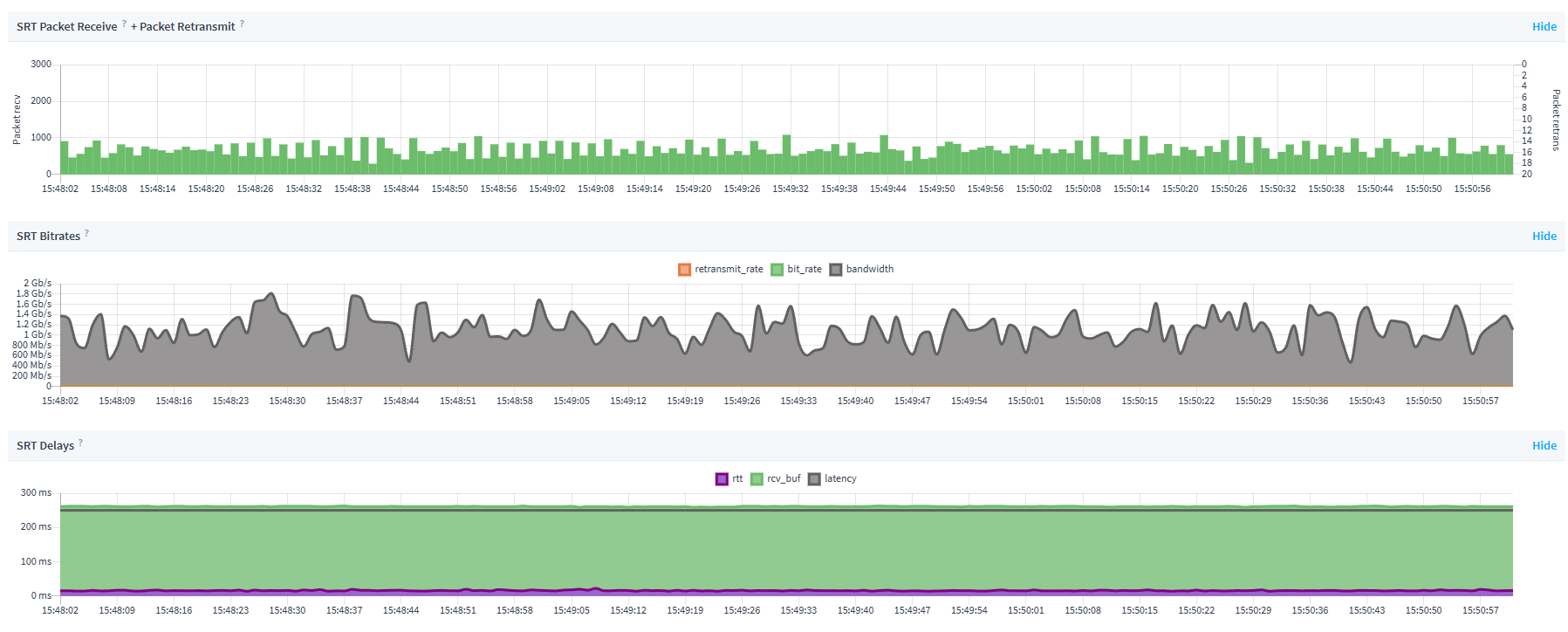

SRT Receive、Packet Retransmit、SRT Bitrates、SRT DelaysといったSRT特有の統計情報も確認できます。受信パケット数や再送状況、実効ビットレートや遅延量がグラフとして可視化されており、SRTの動作状況を詳細に把握できる構成になっています。特に遅延やバッファ量が時間軸で確認できるため、ストリームの安定性を時系列で評価することが可能です。

イベントログによるストリーム状態の把握

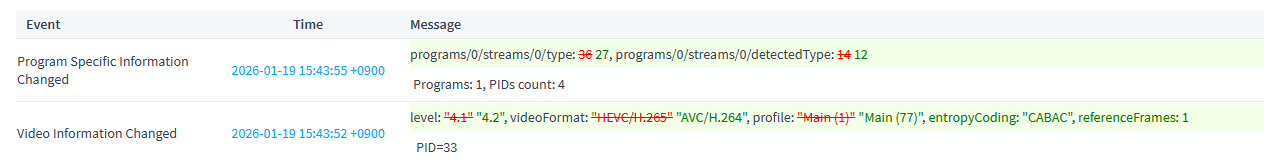

Boroでは、ビットレートやパケット統計といった数値情報に加えて、ストリーム内で検出された変化やイベントをイベントログとして時系列で確認することができます。イベントログには、プログラム情報や映像フォーマットに関する変更内容が記録されており、今回の検証環境では、Program Specific Information(PSI)の変化や映像情報(コーデック、プロファイル、PIDなど)の検出結果が表示されていました。
例えば、映像コーデックを H.265(HEVC)からH.264(AVC)に変更した場合、上の画像のように変更があったポイントが赤文字で分かりやすく表示されます。数値グラフだけでは分かりにくい「いつ、どのような情報が検出・更新されたのか」を把握できる点は、システムの品質監視や問題発生時の原因調査にも役立ちます。

以上が、SRTストリームの観察結果です。続いて、これらの監視データを目的別に確認できるBoroのビュー機能を紹介します。

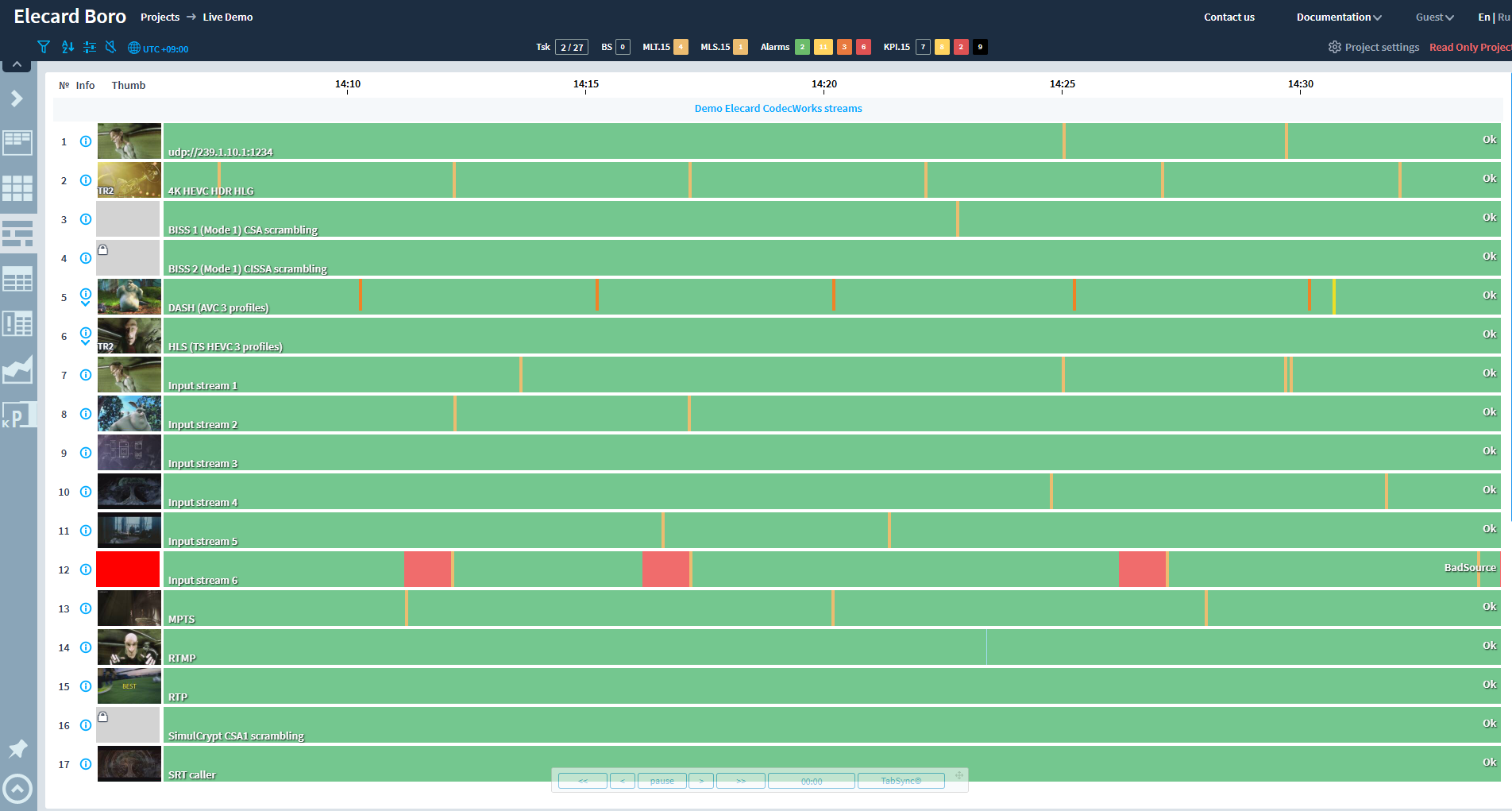

Boroでは、取得したストリームの情報をテーブルビュー、ブロックビュー、モザイクビュー、グラフビューといった複数の表示形式で確認できるようになっています。実際の運用では「何を確認したいか」に応じて、これらを用途ごとに使い分けます。

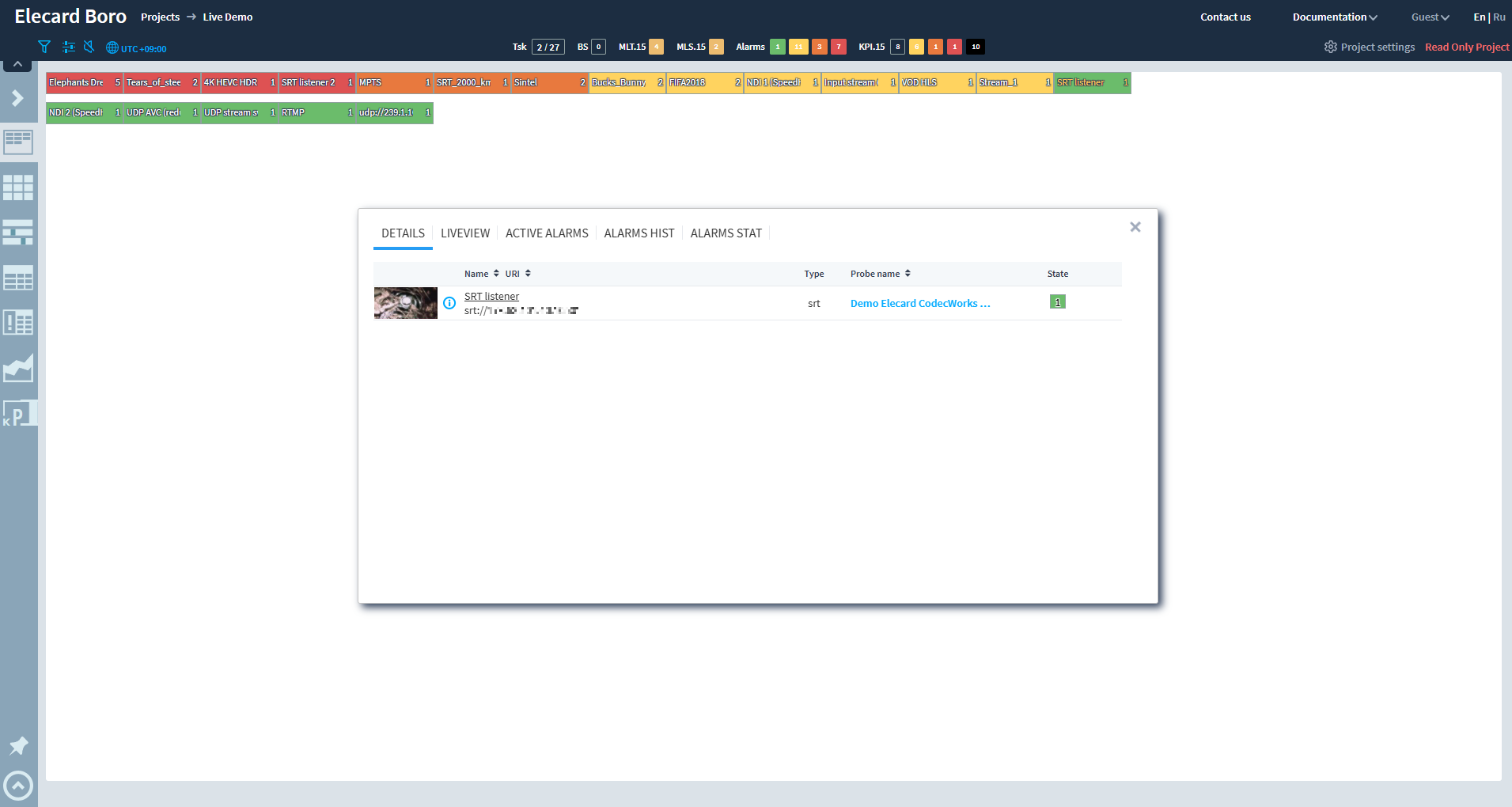

例えば、システム全体の状態を一目で把握したい場合には、複数のストリームやサービスをまとめて確認できるテーブルビューやブロックビューが有効です。カードや一覧形式で状態を確認できるため、異常がないかを短時間でチェックできます。

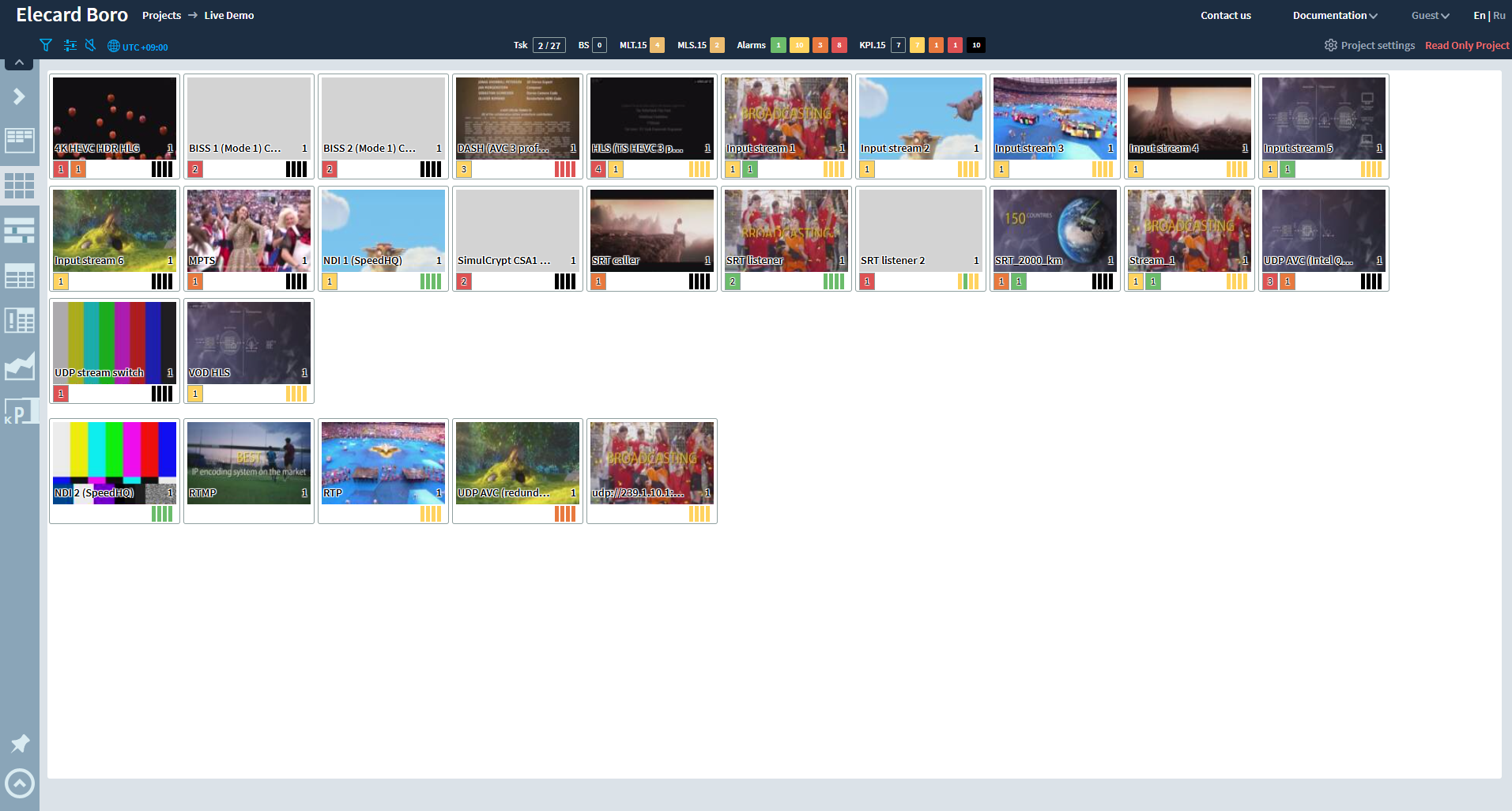

一方、個々のストリームを映像とあわせて確認したい場合には、サムネイルを並べて表示するモザイクビューが役立ちます。数値だけでは気づきにくい映像の変化を視覚的に把握できる点が特徴です。

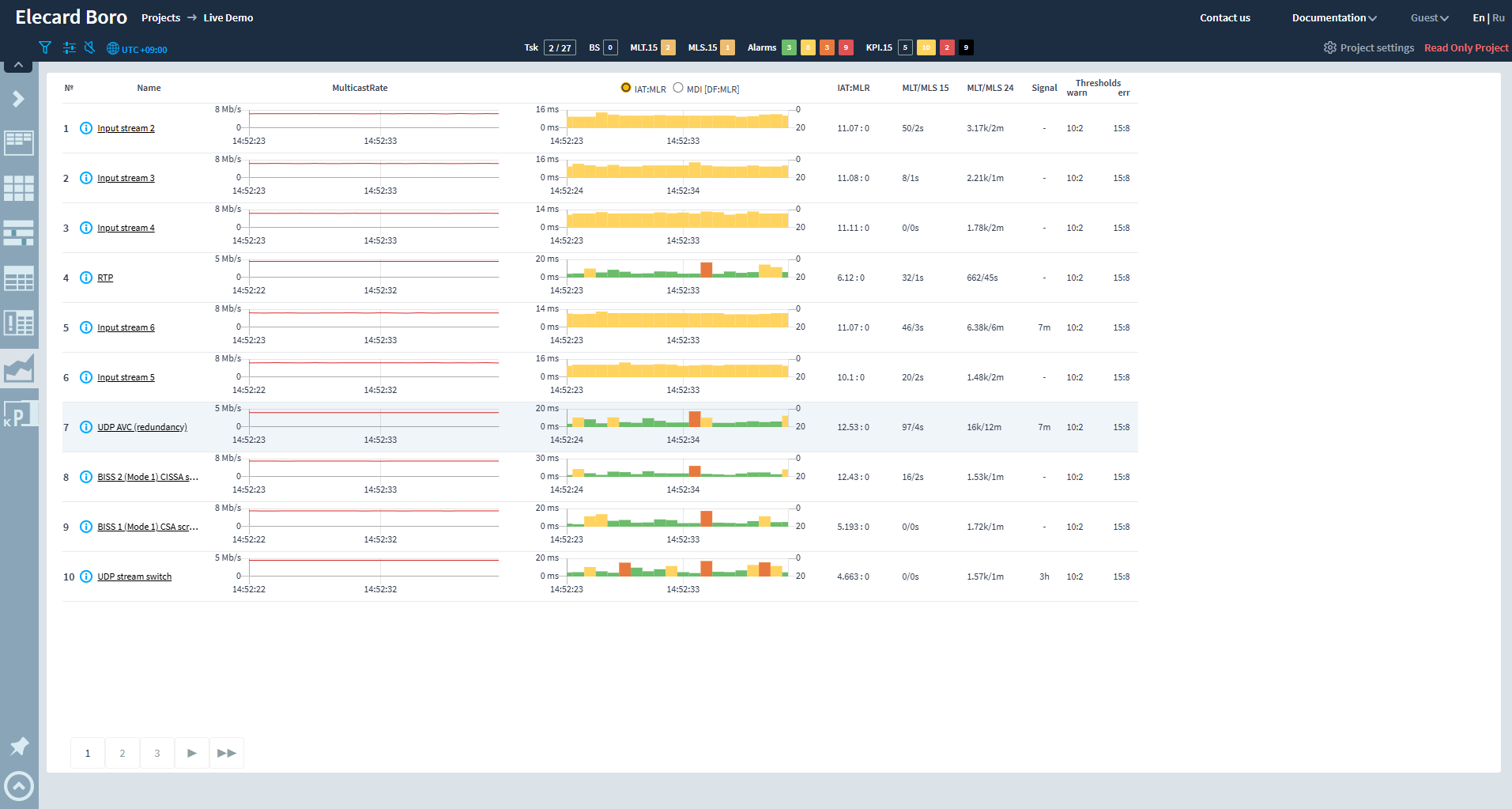

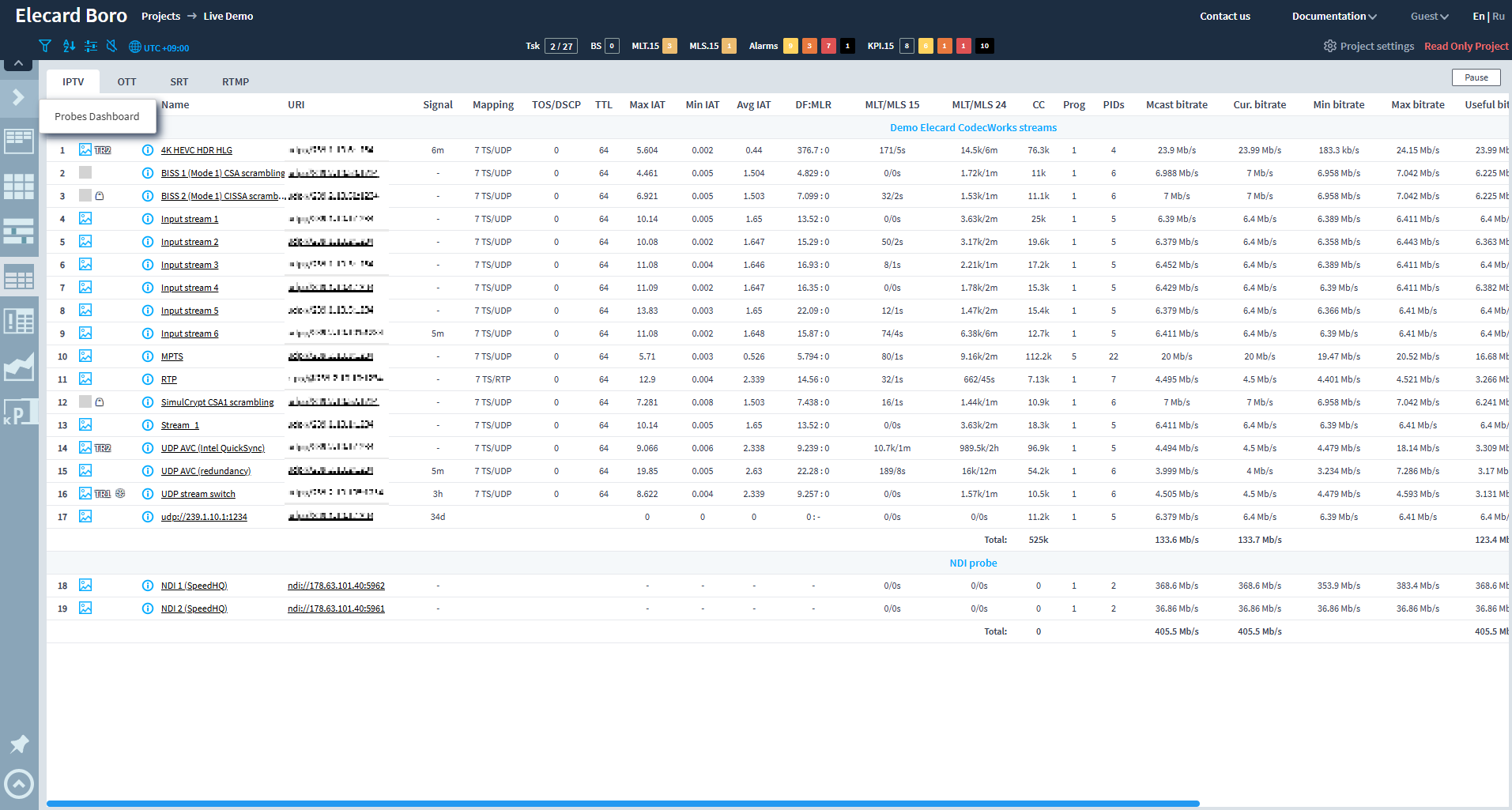

また、ビットレートやエラー数、QoS指標などを数値ベースで詳しく確認したい場合にも、テーブルビューが活用できます。先に紹介した俯瞰用途とは異なり、個別ストリームの数値や時間変化を追いたい場面で使いやすく、検証や振り返りにも適しています。

このようにBoroでは、同じ監視データを複数のビューに切り替えて確認できるため、日常監視・詳細確認・検証など、作業の目的ごとに最適な画面を選べる設計になっています。すべての機能を細かく覚える必要はなく、目的に合わせてビューを選ぶだけで使い始められる手軽さも特徴です。

miniPCとBoro Probeというシンプルな構成でも、SRT特有の統計(再送・遅延・パケットロス)からPSI変化のイベントログ、複数ビューによる多角的な可視化まで一通り確認できました。SRTを用いたライブ伝送のリアルタイム品質監視において、十分実用的な構成であるとの所見を得ています。
