検証レポート

モバイルトランスミッターPro460でStarlinkを2台使って
映像を飛ばしてみた

今回の記事は「モバイルトランスミッターHaivision Pro380を使ってStarlink(衛星回線)で映像を飛ばしてみた①」に関連する内容となっております。Starlinkを使った検証としては、第3弾になります。

前回公開した「Haivision Pro380～①」では、モバイルトランスミッター Pro380とStarlink（衛星回線）を1台使った検証を行いました。

今回は、「もっとビットレートを増やした配信がしたい場合の上限値が知りたい」と思い、Starlinkを2台使用した検証を実施する運びとなりました。
Starlinkを2台にすることで、ビットレート6M, 12M, 18Mのビデオ素材を、どのくらいのレイテンシをもたせれば安定した伝送が行えるかも検証いたしました。

---

内容

1. 検証概要
2. 検証結果と考察
   1. 　・検証１：Starlink回線のみ（SIM無し）
   2. 　・検証２：Starlink 2台 + SIMカード6枚併用

---

検証概要

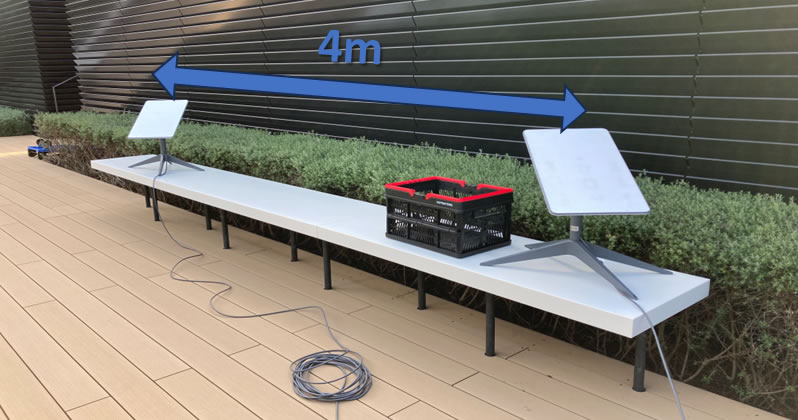

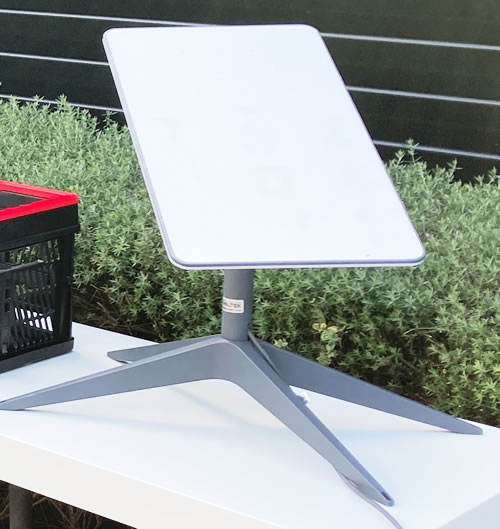

Starlink公式ガイドラインによると、同一拠点に複数のStarlink端末を設置する場合は、各アンテナのマウント中心間を最低でも3メートル離す必要があるとされているため、写真のように4m程度離した状態で設置をしました。
今回の検証では、以下のビデオフォーマットに対してビットレートを6M, 12M, 18Mの3パターンに設定し、約30分間の映像伝送を行い、その際のDropped Packets の数をカウントします。

動画フォーマット:

HEVC / H.265 1920 x 1080i 59.94 CBR 4:2:0 8bit





---

検証結果

検証１：Starlink回線のみ（SIM無し）

検証①では、Pro460に載せているモバイルSIMは使用せずに、Starlinkを2台使用し実施ビットレートを6M, 12M, 18Mの3種類に設定し、5分毎に発生したDropped packetの数をカウントしていきました。

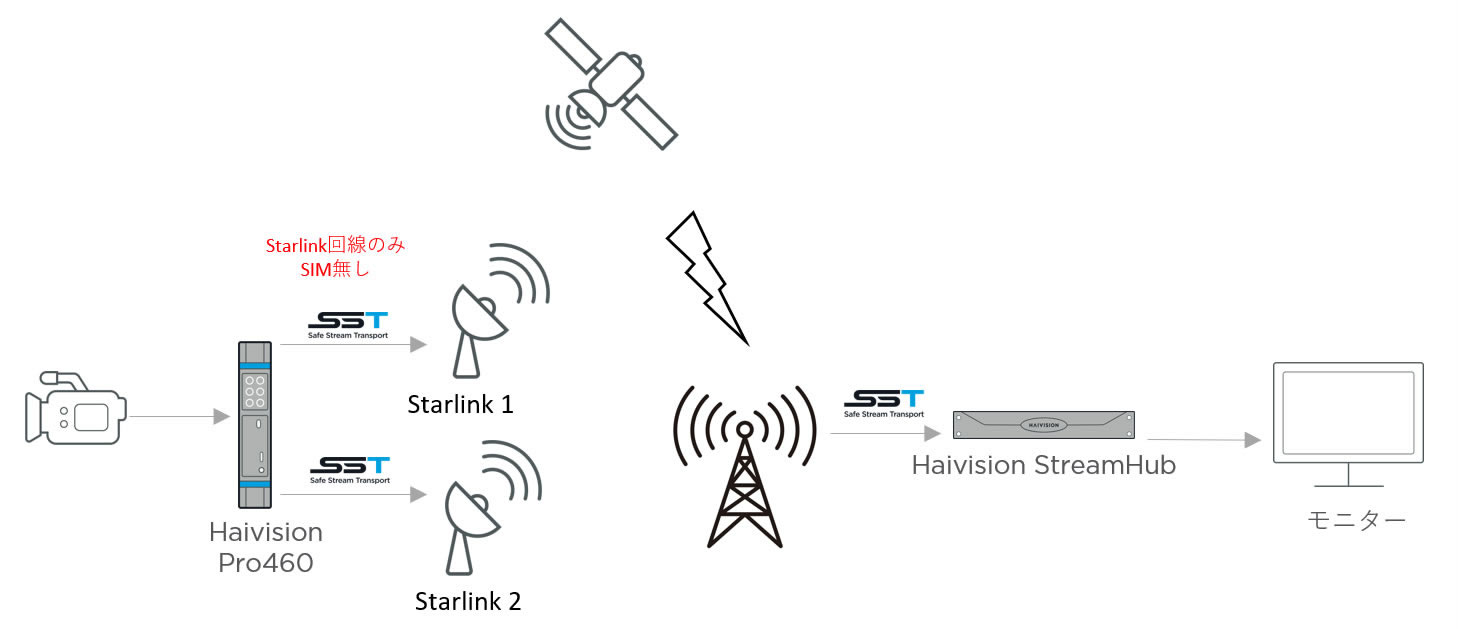

構成

検証1の考察

Starlinkを2台だけ使った場合、ビットレートが6Mでレイテンシーが500msだと映像はほぼ映りませんでした。​
そのため、レイテンシーを10000ms（10秒）にしてみましたが、ブロックノイズのような映像の乱れが定期的に出続ける結果となりました。

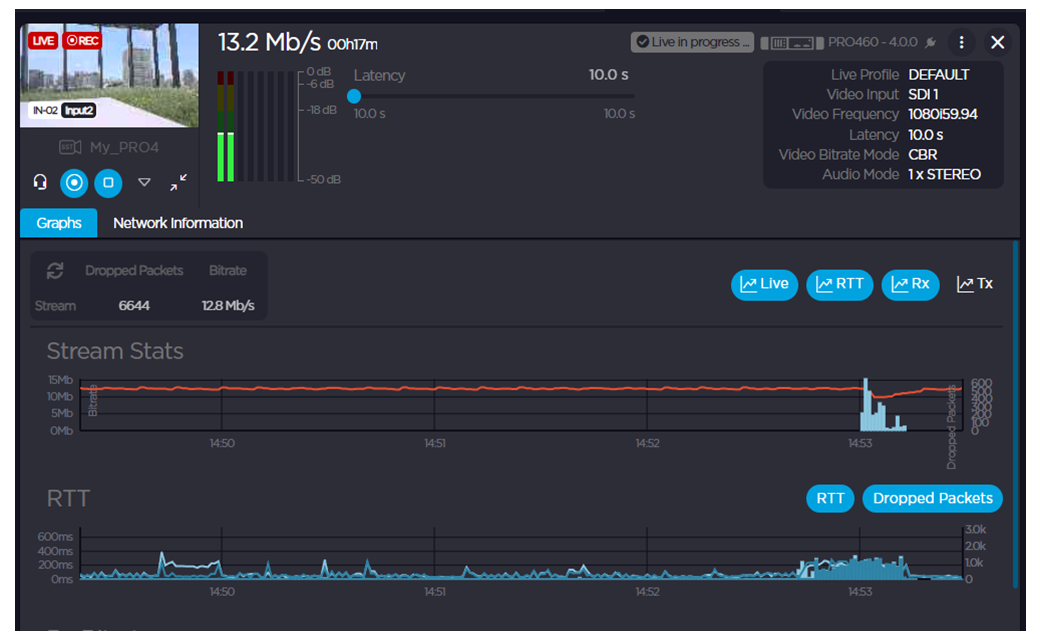

ビットレートを12Ｍにして、レイテンシーを10000msにしましたが、こちらはDropped packetsがより多く出続ける結果となり、映像はずっと乱れた状態でまともに映ることはありませんでした。
そのため、ビットレートを18Mにする検証は断念しました。

Starlinkの性質上、安定した通信の継続は難しいことから、Starlinkだけでの高ビットレートの映像伝送は困難かと思われます。

検証2：Starlink 2台 + SIMカード6枚併用

検証②ではStarlink 2台とPro460に載せているSIMカード6枚を組み合わせた検証を行いました。

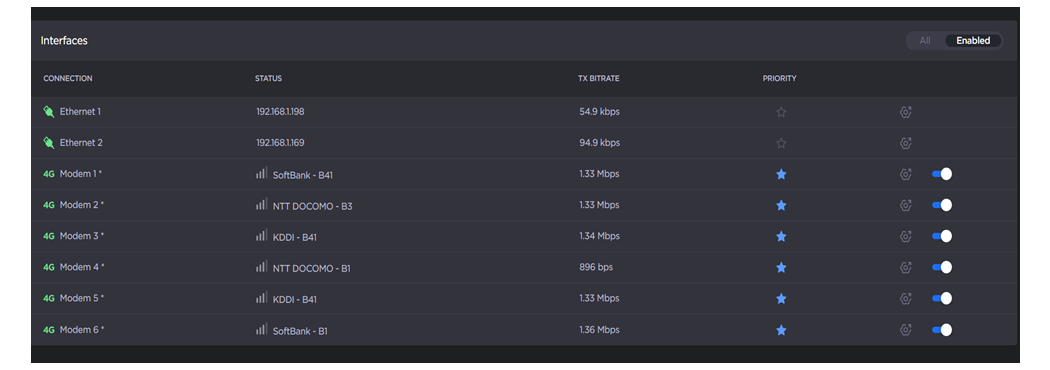

Pro460にはSIMカードを最大6枚まで挿入可能なため、今回の検証ではdocomo, KDDI, Softbankの通信キャリアからそれぞれから2枚ずつ、合計6枚のSIMカードを使用しました。
ビットレート6M/レイテンシ800msecの検証からスタートし、12Mと18Mで安定伝送にはどの程度のレイテンシが必要か確認を行っていきました。
また、Pro460では5G通信にも対応していますが、弊社周辺の環境では5G接続が不安定であるため、今回の検証は4G通信のみで実施しました。

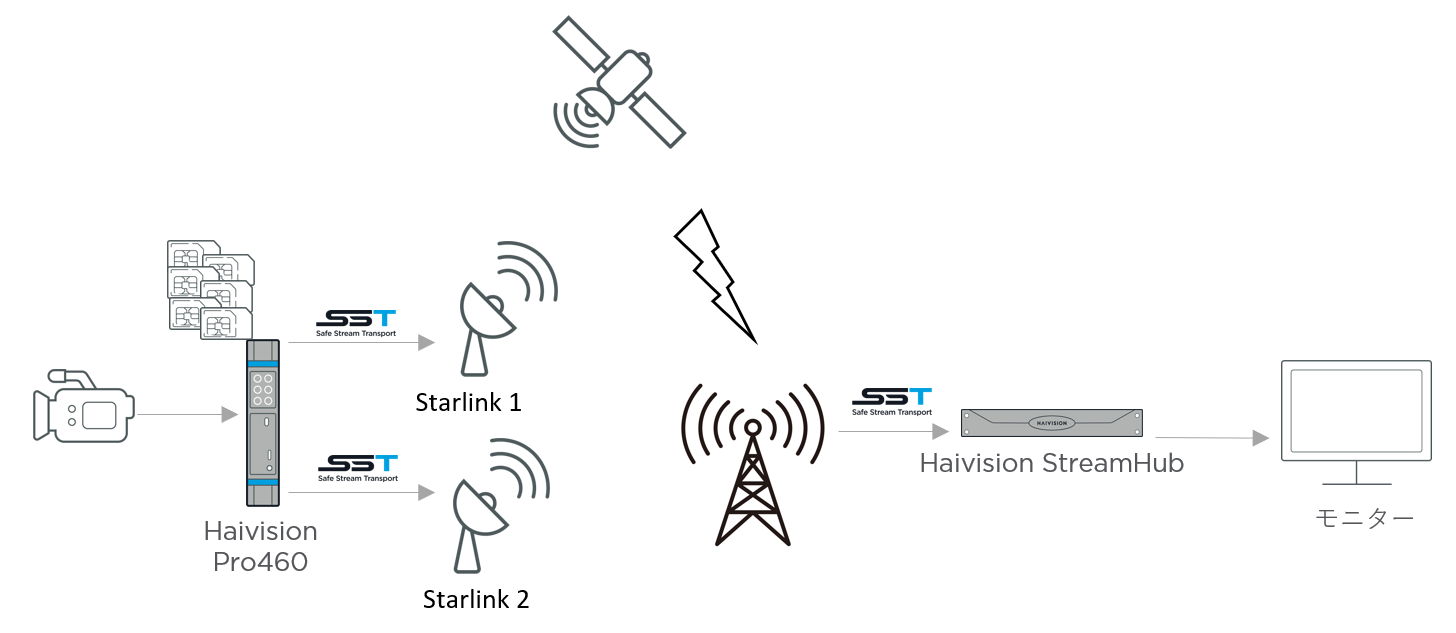

構成

検証2の考察

ビットレートが6Mでもレイテンシーが800msではDropped Packetsが発生しました。
ビットレートが18Mでも、レイテンシーを5000msに設定したところ、Dropped packetsは発生しませんでした。

レイテンシー設定については通信環境によって最適値が変動するため、実際の通信帯域、回線の安定性などの状況を確認した上で、適切な値を設定する必要があるということが分かりました。

前回のPro380とStarlink1台と比較して、高ビットレートでの伝送であれば、Starlinkを2台使用した方が安定した伝送が行えることが分かりました。

今回は4G回線での検証でしたが、5G回線の通信が安定して使用できるようになりましたら、改めて5G回線で検証してみたいと思います。

---

検証は以上です。
