シャーシ
高密度、柔軟性、拡張性に優れたシャーシ
高密度、柔軟性、拡張性に優れた
Haivisionのシャーシ
Chassis
5タイプをご用意

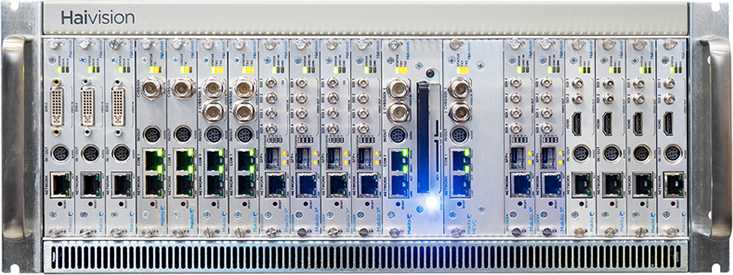

多数のエンコーダ・デコーダ・ゲートウェイを、ブレード単位で自由に挿抜できるラックマウントです。
特長
ラックマウント収納
電源二重化
静音
※F1はデスクトップタイプです。電源二重化はF1を除きます。
新・Makitoシャーシ
- 1ブレード
- 4ブレード
- 18ブレード
- コンパクトなデスクトップシャーシに使用可能な1ブレードや、サーバータイプの4ブレード、18ブレードの3タイプをご用意しております。
- 電源の2重化も可能で、他のブレード機器を止めることなく、対象ブレードの挿抜が可能なホットスワップに対応しています。
- 温度に応じて自動でファンを調整します。また、パネル上から各ボードのIPアドレスの確認も可能です。
-

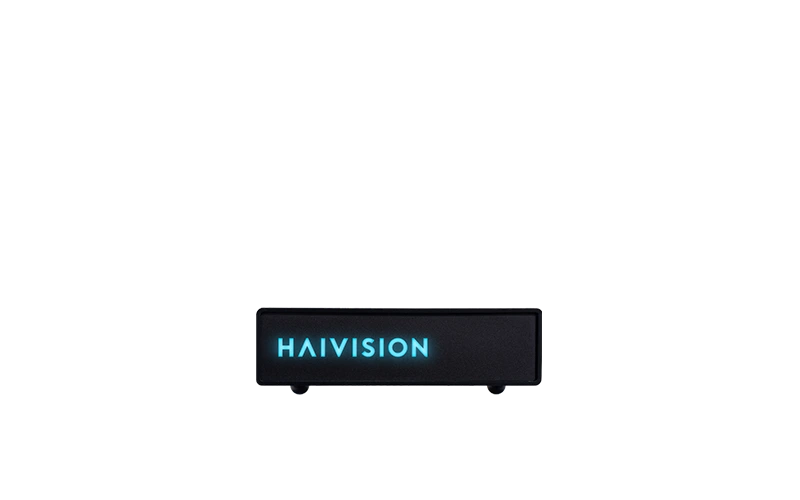

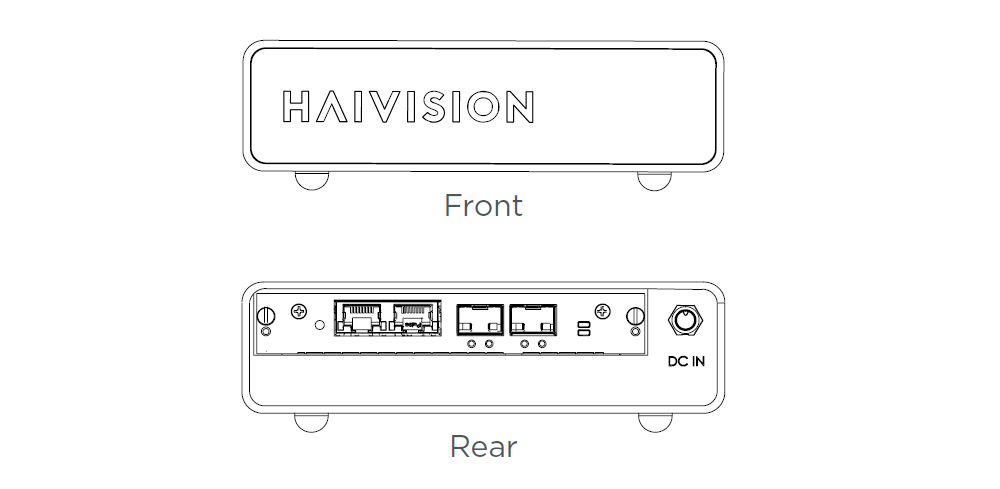

1ブレードDESKTOP- F1
-

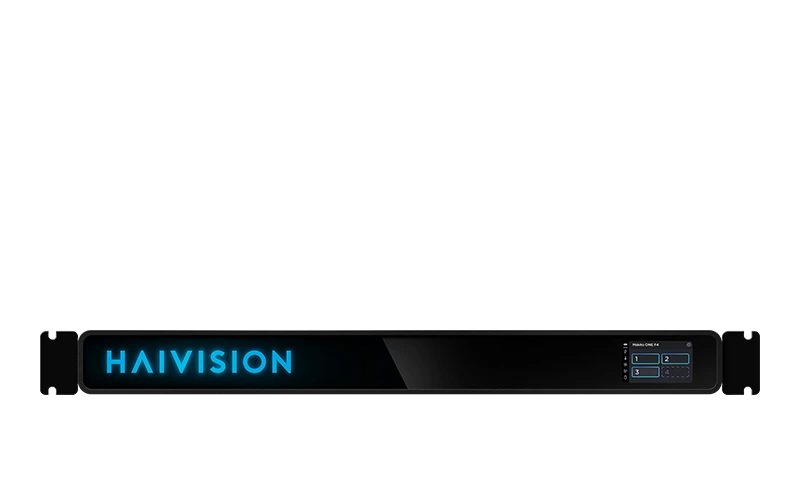

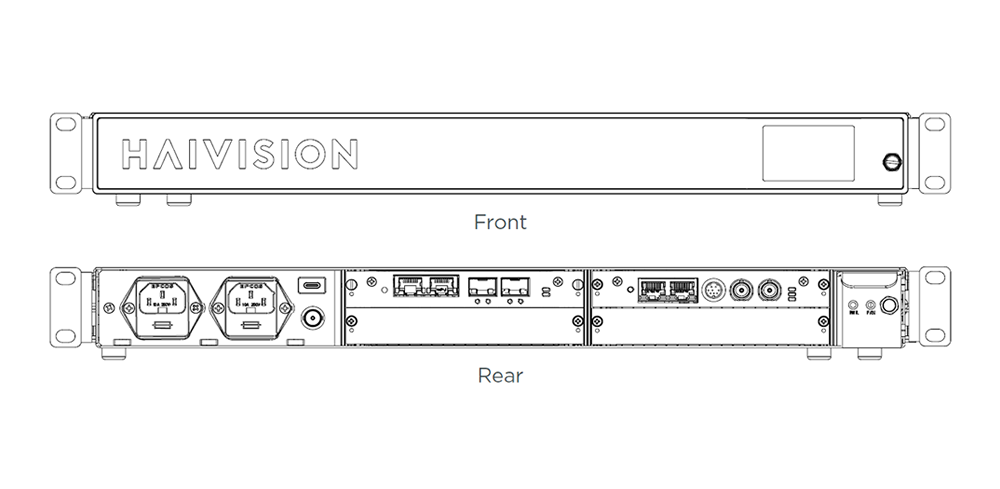

4ブレード19" 1RU- F-F4-RAC
-

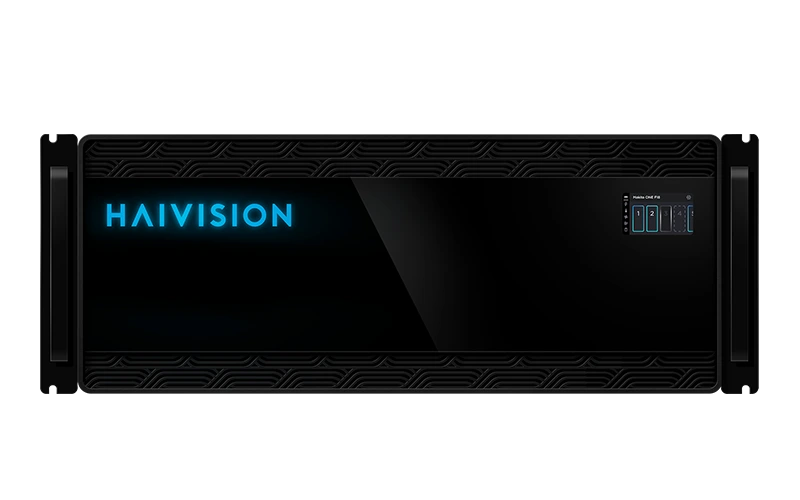

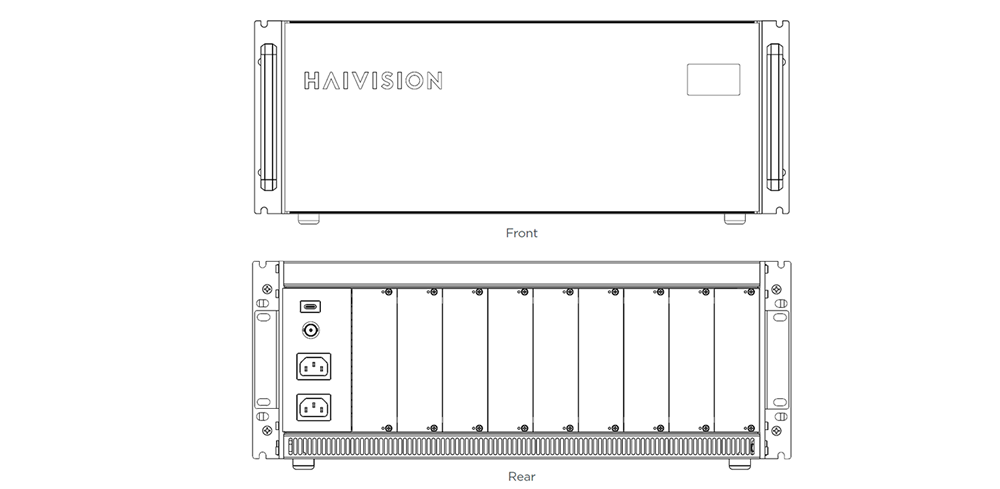

18ブレード19" 4RU- F-F18-RAC
MB Classicシャーシ
- 6ブレード
- 21ブレード
- 多数のエンコーダ・デコーダを、ブレード単位で自由に挿抜できるラックマウントです。
- 6ブレード／21ブレードの2タイプをご用意しております。
- 電源の2重化に対応し、他のブレード機器を止めずに対象ブレードを挿抜できます。
-

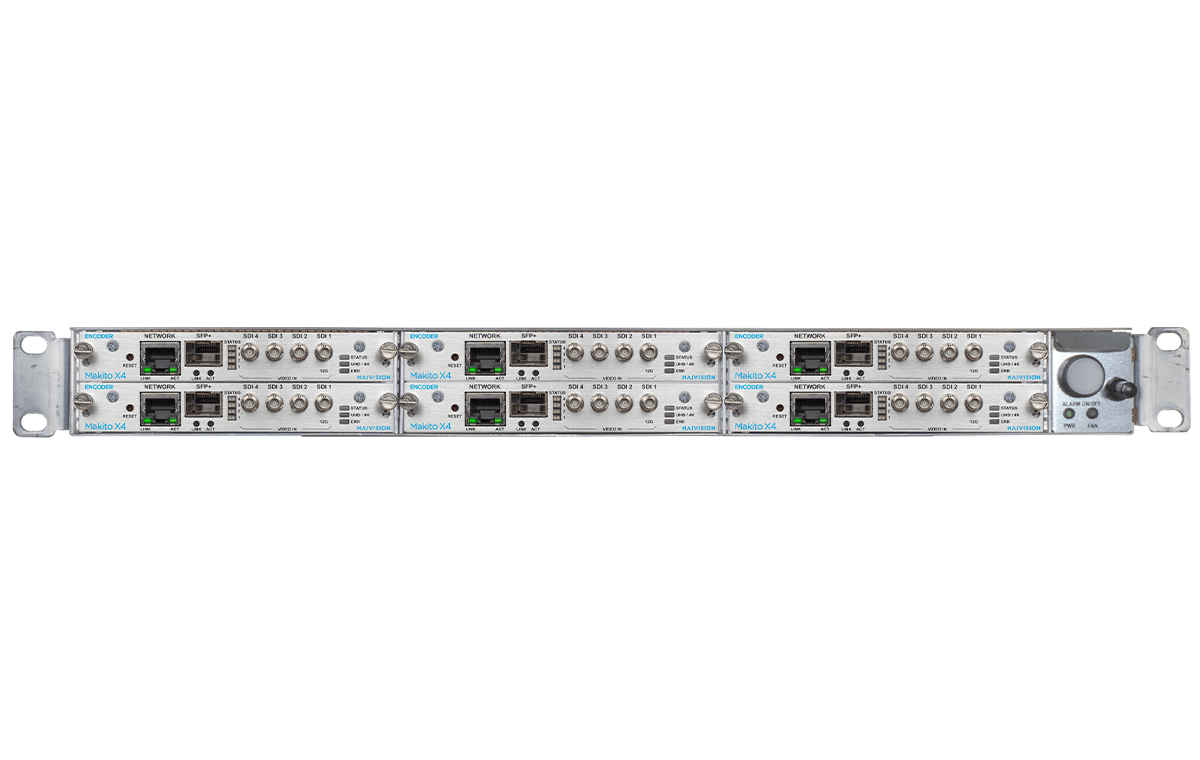

MB6 6ブレード19" 1RU- F-MB6X-RAC
- F-MB6X-DC
最大24チャネル × HD
最大6チャネル × 4K
-

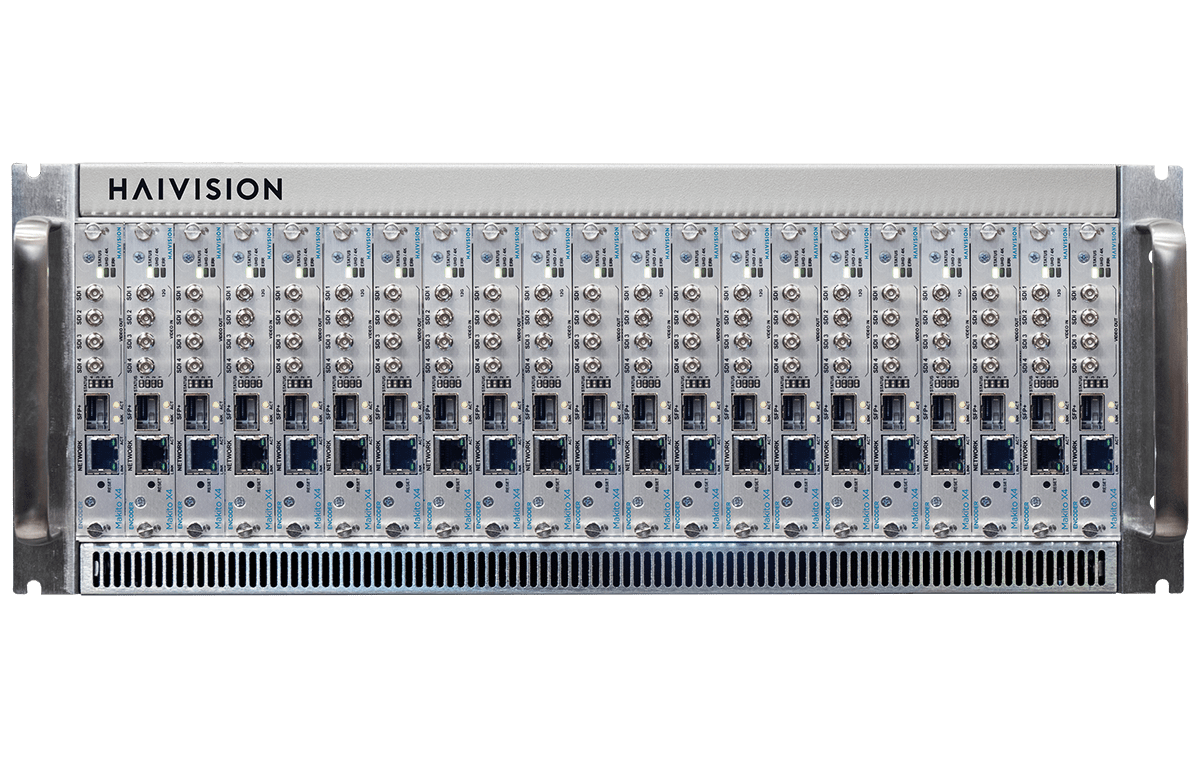

MB21 21ブレード19" 4RU- F-MX21X-R
最大84チャネル × HD
最大21チャネル × 4K
仕様
| MB Classic Chassis | 新・Makito Chassis | ||||||
|---|---|---|---|---|---|---|---|
| Makito X, Makito X4 |
Makito One, Makito X, Makito X4 |
||||||
| 6ブレード | 21ブレード | 1ブレード | 4ブレード | 18ブレード | |||
| 品名 | F-MB6X-RAC | F-MB6X-DC | F-MX21X-R | F1 | F-F4-RAC | F-F18-RAC | |
| ラックマウント・ユニット | 19" 1RU | 19" 1RU | 19" 1RU | デスクトップ | 19" 1RU | 19" 4RU | |
| 寸法 （H×W×D） |
44.07 x 44.004 x 420.4 (mm) | 44.07 x 44.004 x 420.4 (mm) | 177.29 x 441.35 x 461.92 (mm) | 44 x 160 x 194 (mm) | 44 x 445 x 436 (mm) | 177 x 445 x 462 (mm) | |
| 重さ （空のシャーシ） |
7.94 kg | 7.94 kg | 14.52 kg | 0.77 kg | 7.94 kg | 14.5 kg | |
| 内部電源ユニット | 90-264VAC 47Hz-63Hz 最大300W | 20-36VDC 最大300W | 100-240VAC 47Hz-63Hz 最大600W | 120/240VAC 60W | 120/240VAC 最大300W（冗長電源） | 120/240VAC 最大1300W（冗長電源） | |
| 温度 | 運用時 | 0°C ～ 50°C | 0°C ～ 50°C | 0°C ～ 50°C | 0°C ～ 50°C | 0°C ～ 50°C | 0°C ～ 50°C |
| 非運用時 | -40°C ～ 70°C | -40°C ～ 70°C | -40°C ～ 70°C | -30°C ～ 70°C | -30°C ～ 70°C | -30°C ～ 70°C | |
| 湿度 | 最大95% 結露なきこと |
最大95% 結露なきこと |
最大95% 結露なきこと |
最大95% 結露なきこと |
最大95% 結露なきこと |
最大95% 結露なきこと |
|
