CS630-H310

TOP ＞ CPUボード/モジュール ＞ CS630-H310

CPUボード

CS630-H310

CS630-H310
CS630-H310
CS630-H310
CS630-H310
CS630-H310
CS630-H310
CS630-H310
CS630-H310
CS630-H310

第9世代/第8世代Intel® Core™、Intel® H310に搭載

製品特長

  • ・2 DDR4 DIMM、最大64GB
  • ・2つの独立したディスプレイ：VGA、DVI-D、DP++
  • ・複数の拡張：1 PCIe x16 (Gen 3)、1 PCIe x4 (Gen 2)、5 PCI
  • ・豊富なI/O：2 Intel GbE、6 COM、4 USB 3.1 Gen1、6 USB 2.0

メーカーページへ

製品仕様

型番CS630-H310
フォームファクターATX
サイズ305mm (12") x 244mm (9.6")
クラス
CPU"8th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors:
Intel® Core™ i7-8700 (6 Cores, 12M Cache, up to 4.6 GHz); 65W
Intel® Core™ i7-8700T (6 Cores, 12M Cache, up to 4.0 GHz); 35W
Intel® Core™ i5-8500 (6 Cores, 9M Cache, up to 4.1 GHz); 65W
Intel® Core™ i5-8500T (6 Cores, 9M Cache, up to 3.5 GHz); 35W
Intel® Core™ i3-8100 (4 Cores, 6M Cache, 3.6 GHz); 65W
Intel® Core™ i3-8100T (4 Cores, 6M Cache, to 3.1 GHz); 35W
Intel® Pentium® G5400 (2 Cores, 4M Cache, 3.7 GHz); 58W
Intel® Pentium® G5400T (2 Cores, 4M Cache, 3.1 GHz); 35W
Intel® Celeron® G4900 (2 Cores, 2M Cache, 3.1 GHz); 54W
Intel® Celeron® G4900T (2 Cores, 2M Cache, 2.9 GHz); 35W
9th Generation Intel® Core™ LGA 1151 Socket Processors:
Intel® Core™ i7-9700E (8 Cores, 12M Cache, up to 4.4 GHz); 65W
Intel® Core™ i7-9700TE (8 Cores, 12M Cache, up to 3.8 GHz); 35W
Intel® Core™ i5-9500E (6 Cores, 9M Cache, up to 4.2 GHz); 65W
Intel® Core™ i5-9500TE (6 Cores, 9M Cache, up to 3.6 GHz); 35W
Intel® Core™ i3-9100E (4 Cores, 6M Cache, 3.7 GHz); 65W
Intel® Core™ i3-9100TE (4 Cores, 6M Cache, to 3.2 GHz)"
DRAM"Two 288-pin DIMM up to 64GB
Dual Channel DDR4 2400/2666MHz"
ChipsetIntel® H310 Chipset
Ethernet"1 x Intel® I211AT PCIe (10/100/1000Mbps)
1 x Intel® I219V Lan Phy (10/100/1000Mbps)
2 x GbE (RJ-45)"

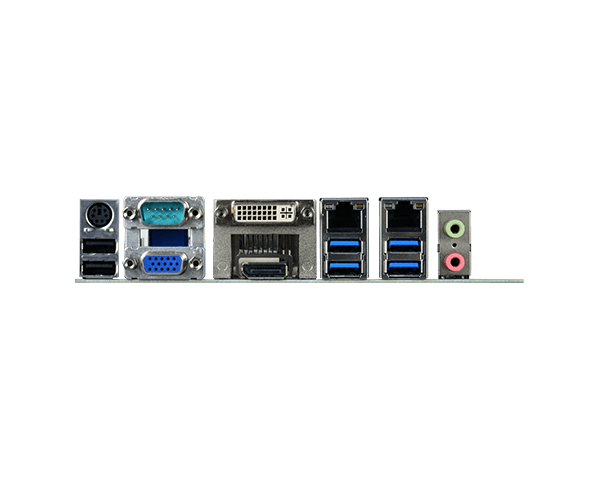

I/O Interfaces"1 x PCIe x16 (Gen 3)
1 x PCIe x4 (Gen 2)
5 x PCI (use IT8892+IT8209)
2 x GbE (RJ-45)
1 RS-232/422/485 (RS-232 w/power) (DB-9)
4 x USB 3.1 (Gen1)
2 x USB 2.0
1 x PS/2 (mini-DIN-6)
1 x VGA
1 x DVI-I (DVI-D signal)
1 x DP++
1 x Line-out, 1 x Mic-in, 1 x Line-in (available upon request)"
Internal Connectors"1 x RS-232/422/485 (RS-232 w/ power) (2.54mm pitch)
4 x RS-232 (2.54mm pitch)
4 x USB 2.0 (2.54mm pitch)
1 x S/PDIF
1 x Front Audio Header
4 x SATA 3.0 (up to 6Gb/s)
1 x 16-bit DIO
1 x LPC (supports LPC EXT-RS232/RS485 module)
1 x SMBus"
Expansion"1 x PCIe x16 (Gen 3)
1 x PCIe x4 (Gen 2)
5 x PCI (use IT8892+IT8209)"
Storage
音声Realtek ALC888
グラフィックスIntel® HD Gen 9 Graphics
ビデオインターフェース"1 x VGA
1 x DVI-I (DVI-D signal)
1 x DP++
VGA: resolution up to 1920x1200 @ 60Hz
DVI-D: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2160 @ 60Hz"
ボードコントローラ
内蔵BIOS機能AMI SPI 128Mbit
セキュリティTPM2.0/1.2 (optional)
電源ATX
OS"Windows 10 IoT Enterprise 64-bit
Linux."
温度"Operating: 0 to 60°C
Storage: -40 to 85°C"
湿度"Operating: 5 to 90% RH
Storage: 5 to 90% RH"
キャリアボード
CertificationCE, FCC, RoHS, KCC
