CC-Link IE TSN 対応

製品情報

CC-Link IE TSN 対応は、産業用イーサネットのプロトコルの一つで、TSN技術を利用し時刻同期、リアルタイム性、高速大容量通信を備えています。
アドバネットはCC-Link IE TSN 対応の『AdEXP1589』を開発しており、高い同期精度と高速大容量通信が特長で、さまざまなアプリケーションに利用可能です。AdEXP1589は、Low Profile PCI Express Add-inカードタイプのインテリジェントCC-Link IE TSN 対応マスタ/ローカル基板です。

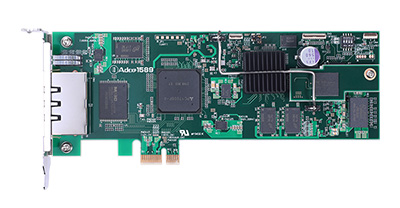

AdEXP1589

CC-Link IE TSN PCI Express Add-in Card

データシートをダウンロードする

特長

CC-Link IE TSNネットワーク対応
インテリジェントマスタ局/ローカル局
三菱電機製通信LSI CP610搭載
CPUによるオフロード機能搭載
通信周期125us
PCI Expressアドインカード
Low profileのためスリムPCへ実装可能
動作温度範囲: 0℃～55℃

概要

※ AdEXP1589は開発中の製品です。

AdEXP1589はLow profile PCI Express Add-inカードタイプのインテリジェントCC-Link IE TSNマスタ/ローカル基板です。

CC-Link IE TSNはCC-Link IEにTSN (Time-Sensitive Networking) 技術を採用することで、より正確な時刻同期や高速・高精度な制御を実現するほか、複数プロトコルが混在したネットワークにあってもリアルタイム性に優れた通信を実現しています。

AdEXP1589はPCI Expressスロットに取り付けられ、CC-Link IE TSNのマスタ/ローカル局として機能します。本ボード上のCPUがCC-Link IE TSNに関するオフロード機能を提供するため、CCLink IE TSN通信の実装によるホストCPUの負荷増大は最小限に抑制されます。

ブラケットを付け替えることで、Standard heightのスロットにも取り付け可能です。
