外部コンポーネント不要でEMC規格準拠
オンボードAC/DC電源【IRMシリーズ】

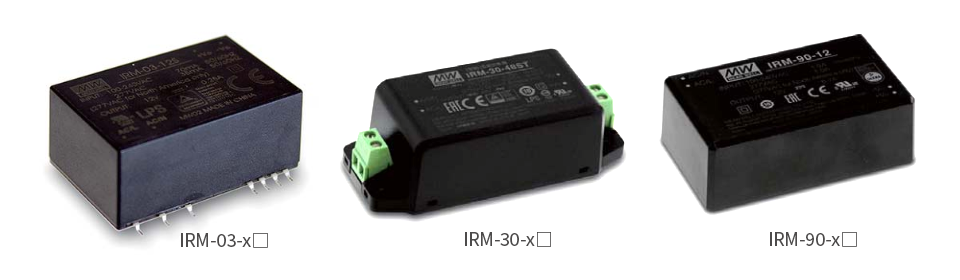

IRMシリーズ

外部コンポーネント不要でEMC規格準拠オンボードAC/DC電源

IRMシリーズは、産業用途向けに開発された高信頼性の制御電源モジュールです。広範囲の入力電圧*に対応しており、過電圧、過電流、短絡、過熱などから保護する堅牢な設計になっており、さまざまな制御システムに組み込むことができます。
また、-40℃～70℃の広い動作温度範囲に対応し、高い絶縁耐性とノイズ対策を施しているため、厳しい環境下でも安定した動作が可能です。
一方でコンパクトな筐体設計も特徴で、シングル、デュアル、トリプルチャネルという複数のチャネル構成に対応しつつ、最小サイズは25×95×108mmと小型です。

さらに最大90%の高効率設計を採用しているため発熱が抑えられ、最大60Wの高出力密度を実現しています。
こうした高信頼性と高効率、コンパクトな設計は、産業用制御機器、自動化機器、計測機器など、高い安全性と長期安定動作が求められる用途に最適です。

＊90-264VAC

容量

1W～90Wのラインナップ

特徴

基板実装(DIP or SMD type)
低コスト、高信頼性
ワールドワイド AC入力／85～305VAC
無負荷時消費電力：＜0.075W(0.1W for IRM-05～20)
コンパクトサイズ
保護機能：短絡/過負荷/過電圧
絶縁クラス：Class II
オーバーボルテージ：Category Ⅲ(IRM-30～90)
外付け部品無しでEN55032 classBの対応

仕様

左右にスクロールしてご覧ください

Model No.		IRM-01-x□		IRM-02-x□		IRM-03-x□		IRM-05		IRM-10		IRM-15
Datasheet		Download		Download		Download		Download		Download		Download
Type	PCB
Type	SMD							ー		ー		ー
Vout / Iout		3.3V	0.3A	3.3V	0.6A	3.3V	0.9A	3.3V	1.25A	3.3V	2.5A	3.3V	3.5A
		5V	0.2A	5V	0.4A	5V	0.6A	5V	1A	5V	2A	5V	3A
		9V	0.111A	9V	0.222A	9V	0.333A	ー	ー	ー	ー	ー	ー
		12V	0.083A	12V	0.167A	12V	0.25A	12V	0.42A	12V	0.85A	12V	1.25A
		15V	0.067A	15V	0.133A	15V	0.2A	15V	0.33A	15V	0.67A	15V	1A
		24V	0.042A	24V	0.083A	24V	0.125A	24V	0.23A	24V	0.42A	24V	0.63A
Dimension L×W×H(mm)		PCB: 33.7×22.2×15 SMD: 33.7×22.2×16				PCB: 37×24×15 SMD: 37×24×16		45.7×25.4×21.5				52.4×27.2×24

□=Blank: PCB mounting style, □=S: SMD type

左右にスクロールしてご覧ください

Model No.		IRM-20		IRM-30-x□		IRM-45-x□		IRM-60-x□		IRM-90-x□
Datasheet		Download		Download		Download		Download		Download
Type	PCB
Type	Screw	ー
Vout / Iout		3.3V	4.5A	ー	ー	ー	ー	ー	ー	ー	ー
		5V	4A	5V	6A	5V	8A	5V	10A	ー	ー
		12V	1.8A	12V	2.5A	12V	3.8A	12V	5A	12V	6.7A
		15V	1.4A	15V	2A	15V	3A	15V	4A	15V	6.23A
		24V	0.9A	24V	1.3A	24V	1.9A	24V	2.5A	24V	3.75A
		ー	ー	48V	0.63A	48V	0.94A	48V	1.25A	48V	1.88A
Dimension L×W×H(mm)		52.4×27.2×24		PCB: 69.5×39×24 Screw: 91×39.5×28.5		PCB: 87×52×29.5 Screw: 109×52×33.5
