eFuse IC（電子ヒューズ）とホットスワップ /
ロードスイッチとUSBスイッチ

信頼性と柔軟性を備えたMPSのパワーマネジメントソリューション

MPS社のパワーマネジメントソリューションは、革新的で世界的に評価されています。

このページでは、MPS社が提供する主要な製品群であるeFuse IC、ホットスワップ、ロードスイッチ、USBスイッチについて詳しく紹介します。

これらの製品は、電源管理において重要な役割を果たし、システムの安全性、信頼性、柔軟性を向上させるために特別に設計されています。

◆ポリスイッチとの比較

MPS製品はIC化されているため、ゆっくりした電圧電流変化に対しても、最小誤差5%と精度良く異常状態を判定・動作が可能です。

数百ns程度で動作完了しますので、後段回路に悪影響を与える時間を最小化出来ます。

またMPS製品は異常状態解消後、自動復帰または動作停止の継続をご選択いただけます。

◆FET+ディスクリート回路との比較
MPS製品は1チップ化されていますので、回路実装面積や回路検証時間の最小化が可能です。

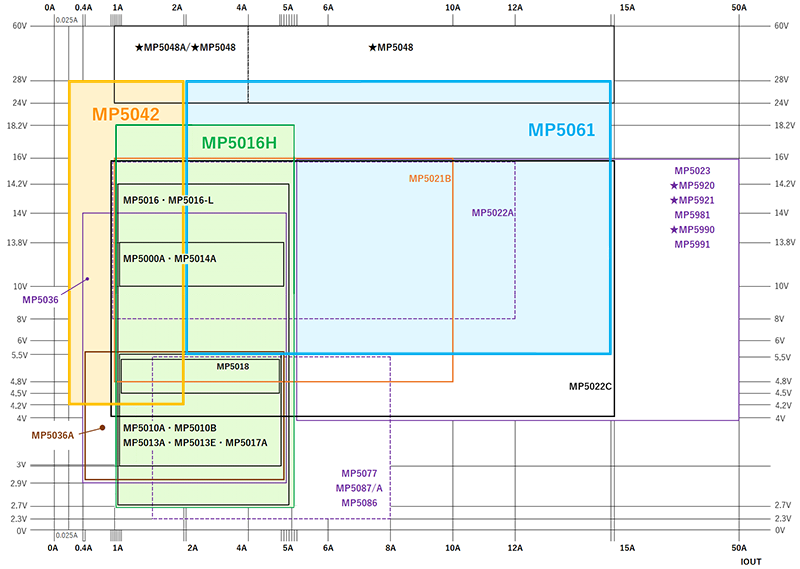

MPS社eFuse IC / ホットスワップ / ロードスイッチ / USBスイッチにおける出力可能電圧および出力電流は以下の通りです。
5V・USB向けスイッチだけでなく、24Vin・60Vinなどの高耐圧・大電流対応品もご用意しています。

★：PMBus対応品

活線挿抜対応

入力過電圧・低電圧保護、出力過電圧・低電圧保護、過電流保護、Soft-Start、Discharge、5V系電源Drop補正などに対応

基板Bを動作中に抜き差しする際は、スイッチのSSによって出力が制御されます。過電流が検出されるとVOUTが遮断、保護されます。

基板Bの故障によりVOUTがVIN より高くなる場合や、基板Aの電源Aがシャットダウンした場合には、ICの出力過電圧保護が働きます。
さらに、オプションの外付けFETを利用する事で、逆流防止機能を付加することが可能です。

ダウンロード資料

各製品型式の掲載例（下図はMP5016シリーズを例に表記）

資料をご希望の方はダウンロードフォームへ
（送信後にダウンロードが開始します）
