ダイオードの電力効率を最大化する革新的ソリューション
Nexperiaの理想ダイオードを使用することで、無駄な電力消費を10分の1に削減できます。
理想ダイオードは、ゲートレギュレーションアンプ、パワーMOSFET、保護回路、制御ロジック、診断機能を備えた集積回路です。
ショットキーダイオード同様の逆流防止機能を備え、順方向電圧降下、内部消費電力、逆方向DCリーク電流を大幅に低減するように設計されています。
ショットキーダイオードは、主電源とバックアップ電源の「OR」接続によく使用されます。
また、電源の配線ミスやバッテリーの誤挿入が発生した場合に、後段回路を逆接続から保護する役割も果たします。
理想ダイオードに置き換えることで、電力損失を90%以上削減できます。
特長と利点
- 電力OR接続アプリケーションにおけるショットキーダイオードの低電力損失アップグレード
- OR接続された電源間の自動切り替えにより、負荷への電力供給の継続性を確保
- 順方向電圧降下を10分の1に低減し、後段回路への電圧マージンを拡大
- 逆バイアスDCリーク電流を最大100分の1に低減
- 逆電圧保護により、敏感な負荷を破壊的な極性反転から保護
- -40℃～+125℃の動作温度範囲
用途
- OR接続されたプライマリおよびバッテリバックアップ
- IoTおよび民生用製品のバッテリ逆接続保護
- スマートメーター
- 車載テレマティクスユニット
- ビルディングオートメーション

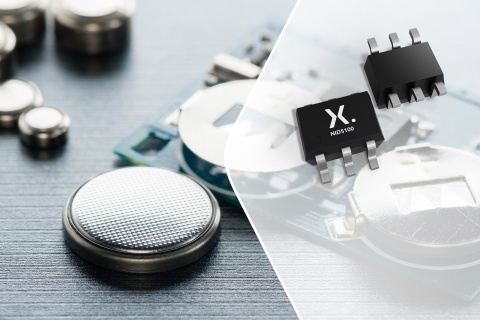

Nexperia 理想ダイオード ポートフォリオ
| 機能 | NID5100 | NID1100 | NID1101 |
|---|---|---|---|
| 理想ダイオードのタイプ | スタンダード | ロードスイッチ付き | ロードスイッチ付き 超小型パッケージ |
| 動作電圧範囲 | 1.2V to 5.5V | 1.5V to 5.5V | 1.5V to 5.5V |
| 順方向電流 | 1.5A max | 1A max | 1.5A max |
| 順方向電圧降下 VF | 31mV typ @ 5V or 3.3V, 10mA |
36mV typ @ 3.6V, 100mA |
29mV typ @ 3.6V, 100mA |
| 保護機能 | 逆電流遮断 逆極性保護 |
逆電流遮断 ショートサーキットプロテクション 過熱保護 |
|
| その他機能 | 良好な過渡応答特性 | 良好な過渡応答特性 ロードスイッッチ機能（Forward Voltage Blocking） ソフトスタート（Slew rate at startup） |
|
| オートモーティブグレード | 〇（品番末尾-Q100品） | × | × |
| パッケージ (サイズ) | SSOP-6 (2.1x1.25x0.95mm) |
SOT-23-5 (2.9 x 1.5 x 1 mm) |
WLCSP4 (0.74 x0 .74 x 0.43 mm) |
動画
-
Nexperia Power Up Insights - NID1100 YouTube動画はChromeまたはFirefoxでご覧ください。
-
NID5100 Power Up Insights YouTube動画はChromeまたはFirefoxでご覧ください。
資料ダウンロード
長期製品供給プログラム（Nexperia Longevity Program）のご案内
- Nexperia Longevity Program（NLP）とは、Nexperia製品を注文できる予想時間に関する情報をお客様に随時提供することを目的としています。NLPは、経営管理チームによって定期的にレビューおよび更新されます。
- 長寿に関する記述は、誠実な商業的仮定に基づいて作成されています。これらの仮定は、Nexperiaが合理的に制御または予測できない理由により、誤っている可能性があります。プログラムから法的権利を引き出すことはできません。Nexperiaは、その妥当な裁量により、寿命に関する記述を修正する権利を保持します。
- 長寿命プログラムに含まれる製品は、製品変更通知やサポート終了などの通常のコースポリシーおよび別の（同等の）製品による交換の対象となります。寿命に関する声明は、少なくとも以下の表に記載されている年の最低期間（例：10年）有効です。さらに、Nexperiaは市場の発展を絶えず評価しており、すべての製品について長寿を約束することはできませんが、製品を継続的に長寿プログラムに追加する予定です。
