カスタマイズ可能ロジック搭載8ビットMCU
PIC18-Q35ファミリ

PIC18-Q35ファミリとは

PIC16F13145で新たに登場したConfigurable Logic Block(CLB)のロジック数が増えた新しい製品が登場しました。
この新登場したCLBモジュールを通じて、オンチップデジタルロジックの需要に対応します。
CLBは、すごく小さなPLD/FPGAのような役割でロジックチップの新たな需要にこたえます。

PIC18-Q35ファミリ

CPLDに似たCLBを内蔵した本製品は、ハードウェアベースのカスタム組み合わせロジック機能をMCU内に実装可能です。

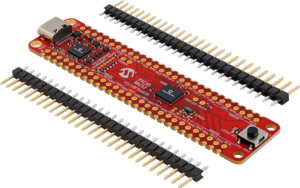

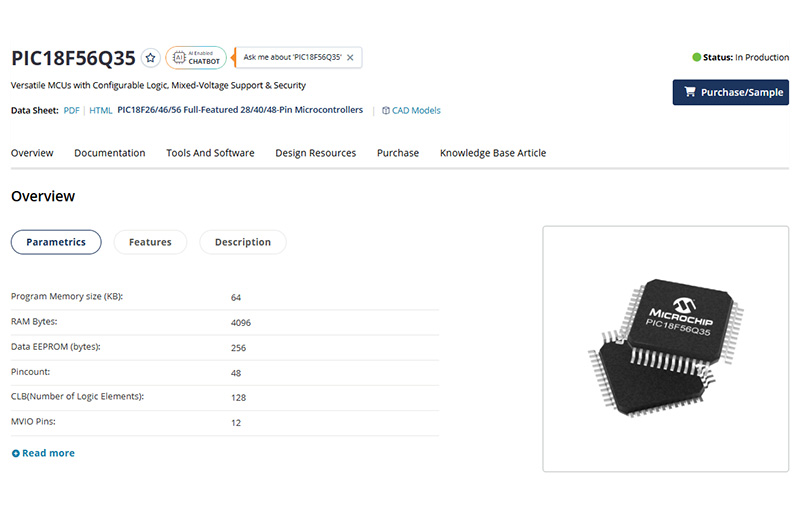

PIC18-Q35 製品ページ
(Microchip社HP)

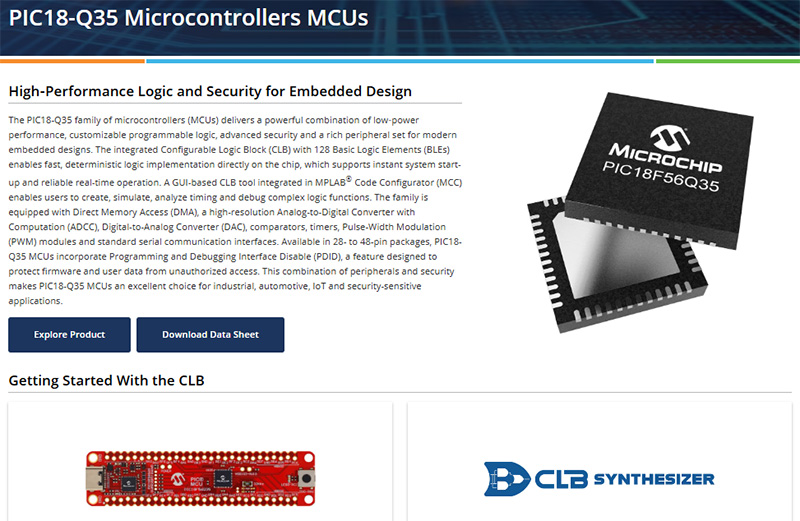

PIC18-Q35 ファミリ紹介ページ
(Microchip社HP)

CLBについて

Microchip社はこれまでもConfigurable Logic Cell (CLC) と呼ばれるカスタムロジック回路を内蔵したマイコンを10年以上提供してきました。
今回のCLBは、従来のCLCに比べて10倍の回路規模を持ち、PLDやFPGAのような処理を実現可能です。CLBは従来の回路図方式か、Verilogを使ってロジック回路設計が可能です。

PIC18-Q35のCLBは従来の32個から128個に増加したBasic Logic Element (BLE) を持ち、それぞれをAND/OR/NAND/NOR ゲート、バッファ/反転バッファ、D/JK フリップフロップ、マルチプレクサ、4入力 LUT (Look Up Table) として使用可能です。

CLBのカスタマイズ方法はGUIツール“CLB graphical synthesizer”で、コードを書かなくてもGUIで配線が可能であり視覚的に設計可能です。
