200MHzと高速なCPU、単精度/倍精度ハードウェア浮動小数点演算ユニット(FPU)を搭載したdsPIC33Aシリーズ

dsPIC33Aシリーズ

dsPIC33Aデジタルシグナルコントローラは、Microchip社が提供する製品ファミリーです。これは高性能なデジタル信号処理（DSP）とマイクロコントローラ（MCU）を統合し、幅広いアプリケーションに適したソリューションを提供します。

高速で効率的なデジタル信号処理を行うための専用のDSPコアが、モーター制御、制御システムなどのリアルタイムなシグナル処理が可能です。

また、dsPIC33Aはマイクロコントローラ機能も備えており、デジタル信号処理と制御処理を組み合わせることができます。デジタル入出力ピンやタイマ、シリアル通信インターフェース、アナログ入力など、一般的なマイクロコントローラの機能も利用できます。

さらに、dsPIC33Aには豊富な周辺機能も搭載されています。これには、アナログ-デジタル変換器（ADC）、デジタル-アナログ変換器（DAC）、PWM（パルス幅変調）出力、シリアル通信インターフェース（SPI、I2C、UARTなど）、タイマ/カウンタ、キャプチャ/コンペアユニットなどが含まれています。

dsPIC33Aシリーズとして、まずは1st Family がリリースされておりますが、近日には機能Updateされた 2nd Family のリリースが予定されております。

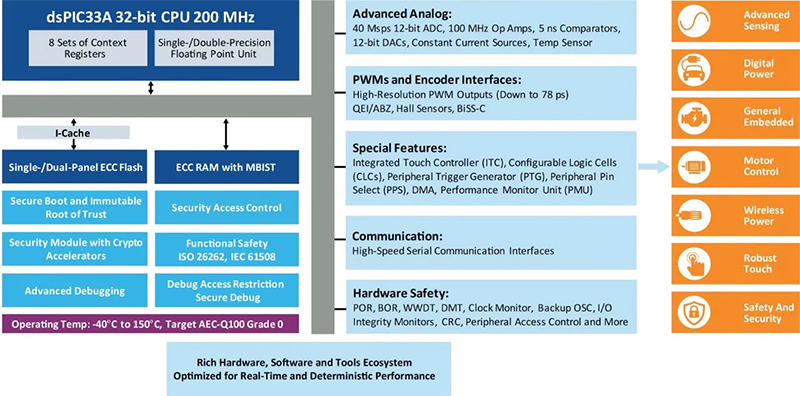

dsPIC33A ファミリ ハイライト

• 新しい命令を備えた、より高速なCPU（200 MIPS）
• 単精度/倍精度ハードウェア浮動小数点演算ユニット（FPU）
• 2 KB命令キャッシュ
• 幅広いメモリ展開とピンパッケージの展開：
  • ECC FLASH メモリ：32 KB ～ 128 KB
  • ECC SRAM：8 KB ～ 16 KB
  • PIN：28 ピン ～ 64 ピン
• 機能安全（FuSa）への対応：
  • HWによる診断機能の強化
  • FuSa向けのサービスパッケージの提供
• High Resolution PWMs：
  • Up to 2.5 ns PWM Resolution（ただし、予定されている2nd Familyでは 78 ps）
• ADC：
  • 最大 2モジュール搭載、12 bit / up to 40 Msps
• DAC / Analog Comparators：
  • 最大 3モジュール搭載、12 bit DAC / 5 ns analog comparators
