10BASE-T1S向け Low Power MEMS Oscillator

高信頼性・超小型 MEMSオシレータ DSC61xxB / DSA61xx

DSC61xxBおよびDSA61xxは、Microchip社が提供する業界トップクラスの低消費電力と超小型パッケージを兼ね備えた高信頼性MEMSオシレータです。
これらの製品は、従来の水晶発振器に代わる次世代のリファレンスクロックとして、IoT機器から過酷な車載システムまで幅広いアプリケーションに最適です。

民生・産業機器向けのDSC61xxBは、動作時3 mA、スタンバイ時1 µAという優れた省電力性能を誇り、スマートウォッチなどのウェアラブル機器やIoTデバイスのバッテリー長寿命化に貢献します。
一方、車載グレードのDSA61xxは、AEC-Q100規格に適合し、最大–40℃から+125℃の過酷な温度環境や、激しい振動・衝撃が加わる車載カメラ、ADAS、車内ネットワーク（CAN/イーサネット）において確実な動作を保証します。
両製品ともに、従来の水晶発振器と比較して20倍優れたMTBF（平均故障寿命）を達成しており、システムの長期的な信頼性を劇的に向上させます。

パッケージは最小1.6 mm x 1.2 mmの超小型サイズから展開しており、標準的な4ピンCMOS水晶発振器と「置き換え」が可能です。
これにより、既存の基板設計を大幅に変更することなく、迅速かつ容易に製品を統合し、アプリケーションのパフォーマンスを最大限に引き出すことができます。

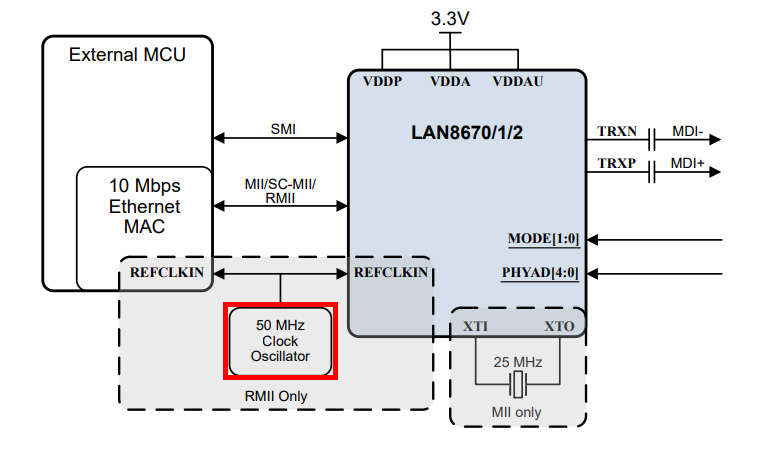

10BASE-T1Sのリファレンスクロックの製品例

LAN867Xを実装するケース（RMII利用時）

要求仕様

50MHz CMOS
信号はMACリファレンスクロックとLAN8671の両方を駆動する必要があり、トレース長は等しくなければならない

参考品名

左右にスクロールしてご覧ください

グレード	Industrial	Automotive
シリーズ	DSC61XXB	DSA61XX
10BASE-T1S用参考品名	DSC6113JI3B-050.0000	DSA6113JA3B-050.0000VAO
周波数	50 MHz
出力	LVCMOS
周波数安定度	±20ppm
温度	-40 to 85℃	-40 to 125℃
パッケージサイズ	2.5×2mm
Drive Strange	Low(5pF)

詳細ページ

お客様の要求仕様によって、周波数、温度グレード、パッケージ、Drive Level 等指定可能です。
下記リンクより詳細をご確認ください。

DSC6100B | Microchip Technology（Industrial）

DSA6100 | Microchip Technology（Automotive）
