設計受託・ODM

仕様設計から量産製造まで、一貫したデザインサービスを提供

PALTEKのデザインサービスは、お客様の開発要求に柔軟・迅速に対応するため、試作ボードや量産ボードの設計サービスから、ODM/OEMを受託する体制を整えています。1台の試作ボードから量産ボード設計・製造までをカバーし、回路設計からレイアウト設計、基板製造、部品調達、筐体設計、部品実装までのすべての工程に対応します。また、ご相談いただければ個別対応もいたします。
そのほか基板評価や各種試験サービスにも対応いたしますので、どんなことでもご相談ください。

受託サービス内容

受託サービス内容

設計区分

ハードウェア設計
FPGA RTL設計サービス、Verilog-HDL/VHDL
ソフトウェア設計
ドライバ・ファームウェア開発、OSポーティング・サポート
試作・量産ボード設計
回路図設計・レイアウト設計・基板製造・部品調達・筐体設計・部品実装まで全ての工程に対応
1台の試作から、量産ボード設計/製造までカバー

ご提案可能な範囲

ボード単体からシステムまでEMS/ODMの提案が可能

ご提案可能な範囲

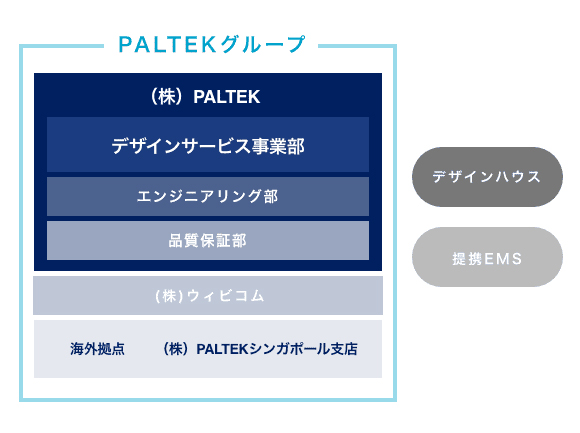

開発体制(試作から量産までカバー)

開発体制(試作から量産までカバー)
  • 映像処理技術に特化した開発設計部門
  • 短納期対応、各専門分野に特化したデザインハウスと連携
  • 少量多品種/品質重視対応可能なEMS先と提携
  • FPGAを中心にエンジニア/品質保証部から最新情報がフィードバックされる環境
  • パートナー企業のエクスプローラでは、映像コーデック/映像伝送装置ODMビジネスを展開
コーデック・CTスキャナー/MRI

開発分野

医療機器や産業機器、通信機器など分野で設計受託やODMの実績を多数有しています。

開発分野

その他受託サービス
