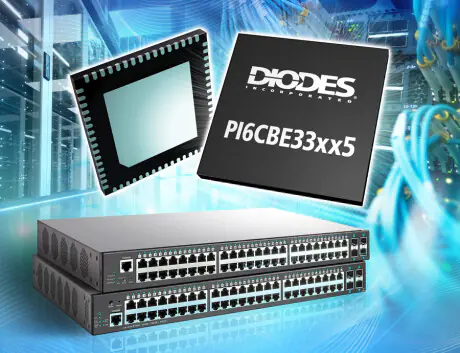

PCIe Gen5 対応クロックバッファー PI6CBE33xx5シリーズをリリース

背景

データセンターのサーバやストレージ、AIアクセラレータカードなどのローカル周辺機器の接続において、より高速なインターフェース PCIe Gen5 のニーズが高まっています。

Diodes社の PI6CBE33xx5シリーズは、PCIe 1.0/2.0/3.0/4.0/5.0 の要件を満たすため、独自開発のPLLを搭載。極めて低いアディティブジッターを達成し、フェーズノイズの最小化、システムにおける設計マージンを提供します。

製品特徴

4 / 6 / 8 / 12 出力品をラインナップ。幅広いアプリケーションへ対応
Zero Delay Buffer(ZDB)モードとファンアウトバッファーモードを、ハードウェアもしくはSMBusで選択可
100MHz or 133.33MHz ZDBモード
1MHz～400MHz ファンアウトバッファーモード
アディティブジッター 7.4fs ( ファンアウトバッファーモード選択時 )
各出力Ch に独立したOutput Enable pin を搭載。フレキシブルなルーティングと電力管理を実現
デフォルトZout = 85Ω
85Ω出力インピーダンスのためのオンチップ終端抵抗内蔵。周辺部品の削減に貢献
小型 TQFNパッケージ採用

製品ラインナップ

左右にスクロールしてご覧ください

Part Number	Output #	Output Type	Additive Jitter(Typ)	VDD	Maximum Output Frequency(MHz)	Input Type	Operation Temp	Package
PI6CBE33045	4	HCSL	7.4fs	3.3V	400	HCSL	-40 to 85℃	32-pin, 5mm x 5mm TQFN
PI6CBE33065	6	HCSL	7.4fs	3.3V	400	HCSL	-40 to 85℃	40-pin, 5mm x 5mm TQFN
PI6CBE33085	8	HCSL	7.4fs	3.3V	400	HCSL	-40 to 85℃	48-pin, 6mm x 6mm TQFN
PI6CBE33125	12	HCSL	7.4fs	3.3V	400	HCSL	-40 to 85℃	64-pin, 9mm x 9mm TQFN
