マルチ出力電源モジュール

MPM54304の概要と使用例

MPM54304の特徴

とにかく小さい

インダクタあり

シーケンス内蔵

評価ボードあり

開発ツールあり

MPM54304は、4つの高効率ステップダウンDC/DCコンバータ、インダクタ、およびフレキシブルなロジックインタフェースを統合した完全な電源管理モジュールです。このCOT制御のDC/DCコンバータは、高速過渡応答を実現します。デフォルトの1.5 MHzスイッチング周波数によって、外付けコンデンサのサイズは大幅に縮小されます。保護機能には、UVLO、OCP、およびサーマルシャットダウンが含まれます。

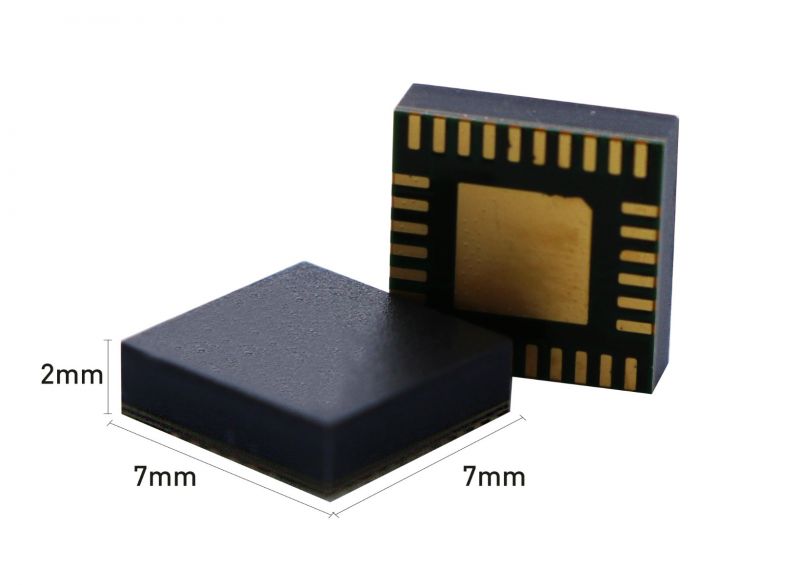

出力電圧は、I2Cバスで調整するか、3回プログラム可能なMTP (複数回書き込み可能) 電気ヒューズでプリセットできます。電源オン/オフシーケンスもMTPを介してプログラム可能です。MPM54304は、最小限の数の外付け部品しか必要とせず、省スペースのLGA (7mmx 7mm x 2mm) パッケージで利用可能です。

MPM54304の概要と使用例について資料にまとめましたので、ダウンロードしてご覧ください。以下は資料からの一部抜粋です。

をご希望の方は
ダウンロードフォームへ

「MPM54304 概要と使用方法例」もくじ

  • 製品概要
  • 製品端子処理（資料をダウンロードしてご覧になれます）
    • MPM54304GMN-0000
    • MPM54304GMN-0001
    • MPM54304GMN-0002
    • MPM54304GMN-0003
    • MPM54304GMN-0004
    • アドレスマップ
    • 出力電圧設定
    • 起動切断シーケンス
    • その他設定
  • 評価基板（資料をダウンロードしてご覧になれます）
    • MPM54304_EVM54304-MN-01A
  • 準備、手順（資料をダウンロードしてご覧になれます）

MPM54304 製品概要

  • 4chBuckレギュレータ3Ax2ch 2Ax2ch(並列運転可能)
  • I2C機能設定　または　デフォルト設定動作
  • スイッチング周波数　533kHz～1600kHz(4周波数選択)
  • 強制PWM・PWM/PFM選択

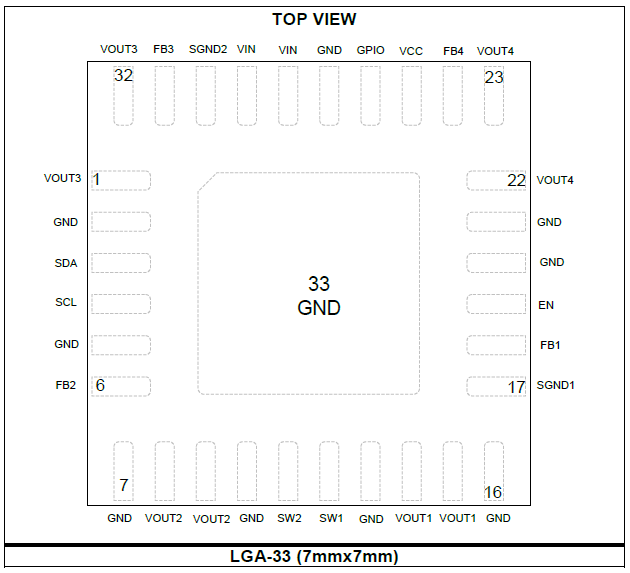

パッケージリファレンス
  • 入力電圧：4～16V
  • 出力電圧：0.55V～5.4V 10mVstep（I2C設定）あるいは 0.6～7V（外部抵抗設定）
  • 出力電流：Vout 1&2 =各3A Vout 3&4 =各2A
    並列運転　 Vout 1&2 =6A Vout 3&4 =4A
  • スイッチング周波数：　533kHz/800kHz(default)/1060kHz/1600kHz
  • I2Cでの設定　あるいは デフォルトでの使用が可能
    保護機能：Current Limit、OVP、UVLO、TSD(fix)
    動作：Soft start delay and slew rate、Phase delay、OP BIT、Vout Limit、Mode select、Vout discharge、Vout select、Vref、EN、fsw、SD delay、GPIO、PG delay 、Parallel1/2
  • MTPを書換可能（書込み済み品、2回まで制限あり、I2Cファンクションがあれば都度設定可能）
  • 評価後I2C設定をメーカへ送付すると、個別に書き込み済みで出荷可能
  • EN/SYNC端子での外部周波数同期動作が可能　(500kHz～1.6MHz)
  • LGA-33 パッケージ　(7mm x 7mm) を採用
Part Number* Package Top Marking Note MSL Rating
MPM54304GMN-XXXX LGA-33
(7mmx7mm)		 See Below   3
MPM54304GMN-0000 LGA-33
(7mmx7mm)		 See Below Pre-programmed output voltage or I2C
adjustable
MPM54304GMN-0001 LGA-33
(7mmx7mm)		 See Below Set output voltage with resistor divider
MPM54304GMN-0002 LGA-33
(7mmx7mm)		 See Below Set output voltage with resistor divider;
buck 1 & 2 in parallel
MPM54304GMN-0003 LGA-33
(7mmx7mm)		 See Below Set output voltage with resistor divider;
buck 3 & 4 parallel
MPM54304GMN-0004 LGA-33
(7mmx7mm)		 See Below Set output voltage with resistor divider;
buck 1 & 2, buck 3 & 4 in parallel

* -XXXX は、MTP メモリに格納されるレジスタ設定のコンフィギュレーションコード識別子です。I2Cプログラム出力電圧のデフォルトコンフィギュレーションでは、コードは "0000 "です。

-0000　：　I2C設定、各出力独立
-0001　：　外部抵抗設定、各独立出力
-0002　：　外部抵抗設定、Buck1/2(並列)、Buck3/4(独立出力)
-0003　：　外部抵抗設定、Buck1/2(独立出力)、Buck3/4 (並列)
-0004　：　外部抵抗設定、Buck1/2 (並列) 、Buck3/4 (並列)

使用例

-0000 の例
-0004 の例

起動切断シーケンス

つづきは資料をダウンロードしてご覧になれます

製品端子処理
・MPM54304GMN-0000
・MPM54304GMN-0001
・MPM54304GMN-0002
・MPM54304GMN-0003
・MPM54304GMN-0004
・アドレスマップ
・出力電圧設定
・起動切断シーケンス
・その他設定
評価基板
・MPM54304_EVM54304-MN-01A
準備、手順
ダウンロード資料「MPM54304 概要と使用方法例」

資料をご希望の方は
ダウンロードフォームへ
