皆さん、こんにちは。

本ブログでは、AMD社のKria™ SOM評価ボードを使ったユーザーデザイン実装の一例紹介（Ubuntu Base）と題し、KV260/KR260（以下KV/KR260）上のCanonical Ubuntuから、ロジック部分をユーザーデザインに書き換える方法について紹介させていただきます。

目次

• 0. 本編に入る前に
• 0-1. AIアクセラレーションをするための設計ツール
• 0-2. DPU（Deep Learning Processor Unit）について
• 0-3. ツールフローの概要
• 1. はじめに
• 1-1. Canonical Ubuntuについて
• 1-2. Canonical Ubuntuを使用したユーザーデザイン書き換えについて
• 1-3. UbuntuとAMDツールのバージョンの相関
• 1-4. Canonical Ubuntuへのユーザーデザインの実装フロー
• 2. 手順上のポイント
• ① Vivado™ 設計
• ② Vitis Platform作成＆DPU実装＆デバイスツリー生成
• ③ ファイル変換
• ④ ユーザーデザインの実装
• 3. 実装の確認
• 4. 豊富な設計資料
• 5. 資料ダウンロード
• 6. まとめ

それでは、本編に入る前にAIアクセラレーションを実施するために必要なツールや設計に関わるフローについて簡単に説明します。

0. 本編に入る前に

0-1. AIアクセラレーションをするための設計ツール

開発には表1のとおりVivado™、Vitis™、PetaLinux、Vitis™ AIの4つが必要です。

表1. 開発に必要なツール

また、今回紹介する手順でも同じことが言えますが、それぞれのツールバージョンは必ず揃えるようにしてください。

0-2. DPU（Deep Learning Processor Unit）について

DPU（Deep Learning Processor Unit）は、FPGAロジックで構築されており、畳み込みニューラルネットワークCNN（主に画像認識の分野で用いられるディープラーニングのアルゴリズム）向けに最適化されたエンジンです。

図1. Deep Learning Processor Unit（DPU）とは

DPUはデータを学習することで入力画像から特徴量を抽出し、それらを区別することできるようになるため、ディープラーニングを画像認識の分野に応用する上でたいへん重要なものです。

本編で紹介する内容でもDPUを実装します。
DPUを実装するには、Vivado™フローとVitis™フローの2つのフローが用意されていますので、こちらも本編に入る前に紹介します。

0-3. ツールフローの概要

図2のように、Vivado™フローは、DPUをVivado™上で実装します。

図2. Vivado™フロー

図3のように、Vitis™フローは、Vivado™ではDPUの実装準備を行います。
今回紹介する内容では、Makefileを使用し、Vitis™フローでDPUを実装しています。

図3. Vitis™フロー

1. はじめに

本ブログで紹介する内容は、GitHubで公開されているチュートリアルを参考に、KV/KR260用のCanonical Ubuntuからロジック部分を書き換える方法について紹介するもので、あくまで一例です。

（参考文献）
https://xilinx.github.io/kria-apps-docs/kv260/2022.1/build/html/docs/generating_custom_firmware.html
https://github.com/Xilinx/kria-apps-firmware/blob/xlnx_rel_v2022.1/README.md

また、KV/KR260が、お手元にあれば実機確認も可能です。

1-1. Canonical Ubuntuについて

Canonicalとは、Ubuntuの支援および開発援助をしている企業です。そしてUbuntuとは世界標準となっており、使いやすさに定評のあるLINUXベースのオペレーティングシステムです。

そのCanonical社認定のUbuntuは、以下のAMD製評価ボードで使用可能です。

• KV260
• KR260
• KD240
• ZCU102
• ZCU104
• ZCU106
• VCK190

今回は、この中でKV/KR260用のUbuntuを使用します。

1-2. Canonical Ubuntuを使用したユーザーデザイン書き換えについて

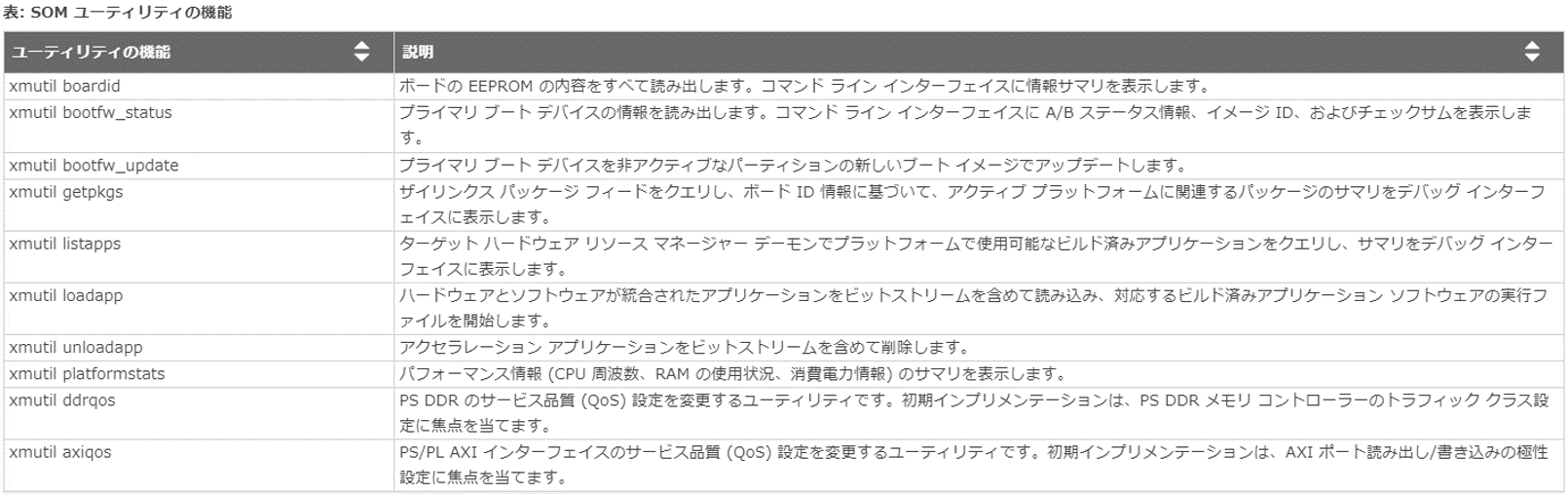

UbuntuにはPlatform Management Utility（xmutill）と呼ばれるものが含まれています。
このxmutillを使用することで、Ubuntu起動中にユーザーデザインの書き換えが可能です。

1-3. UbuntuとAMDツールのバージョンの相関

UbuntuとAMDツールについては、バージョンを揃えるようにしてください。
今回はUbuntu22.04を使用しているため、AMDのツールバージョンは2022.1を使用しています。

それでは、KV/KR260用Ubuntuを活用しながら、ロジック部分をユーザーデザインに書き換える方法を紹介します。

1-4. Canonical Ubuntuへのユーザーデザインの実装フロー

Canonical Ubuntuへのユーザーデザイン実装については以下①～④の順で行います。

図4. Canonical Ubuntuへのユーザーデザイン実装フロー

① Vivado™ 設計

Vivado™では、Vivado™でFPGA、PS、IO、ハードウェアなどの従来どおりの設計を行い、DPUの実装に必要な準備を行います。その後、XSAファイルを生成します。
XSAはVivado™で設計した内容やツールバージョンなどの情報が入ったファイルです。

② Vitis Platform作成＆DPU実装＆デバイスツリー生成

GitHubから【Kria-Vitis-Platform】という名前のファイル一式をダウンロードします。
そこにあるMakefileと、先ほど生成したXSAファイルを使用してVitis™ Platformを作成します。ここで作成したプラットフォームは、DPUを実装するための下地となります。

Platformを作成すると、xpfmファイルが生成されるため、それともう一つのMakefileを使用してDPUを実装します。DPUを実装することでxclbinとbitファイルが生成されます。また、XSCTを使用してXSAファイルからデバイスツリーとpl.dtsiファイルを生成します。

XSCTは、Vitis™をコマンドラインで実行するためのツールです。XSCTでcreatedtsというコマンドを使用してデバイスツリーを生成します。bitファイルにはヘッダー情報等が含まれていますが、binに変換する事で、コンフィギュレーションデータのみが含まれたバイナリ形式のファイルにします。
また、dtsiファイルは人間が読めるように記述されているため、dtboに変換し、Ubuntuが直接使用できるようにバイナリ形式のファイルにします。

③ ファイル変換

GitHubから【kria-apps-firmware】という名前のファイル一式をダウンロードします。
そこに先ほど生成した3つのファイルであるxclbin,bit,pl.dtsiをコピーします。Makefileを使用することで、bitはbinにpl.dtsiはpl.dtboに変換されます。
bitファイルには、ヘッダ情報などが含まれていますがbinに変換することで、コンフィギュレーションデータのみが含まれたバイナリ形式のファイルにします。

また、ダウンロードしたファイル一式にはshell.jsonというファイルも含まれています。
これはxmutillで、ユーザーデザインを実装するために必要な設定ファイルです。これら4つのファイルxclbin,shell.json,yyy.bin,pl.dtboとMakefileをKR260上のUbuntuに転送します。

④ ユーザーデザインの実装

転送した後、KR260上のUbuntuでMakefileを使用することで、ユーザーデザインの実装準備が整います。（ここでのMakefileは、KR260上のUbuntuの特定の場所にディレクトリを作成し、その中に4つのファイルをコピーしています。）

その後、xmutillを使用することでユーザーデザインの実装が完了となります。
Ubuntu起動時にデフォルトでロードされているデザインがあるため、xmutil unloadappというコマンドでアンロードします。その後、実装準備を行ったユーザーデザインをxmutil loadappというコマンドで実装します。

2. 手順上のポイント

① Vivado™ 設計

それでは、より具体的な手順を説明します。説明の前に今回確認を行った環境です。

最初のポイントとしては、Vivado™でプロジェクトを作成する際にProject is an extensible Vitis Platformにチェックを入れます。

これはこのプロジェクトがVitis Platformで使用するということを示しています。

次に、DPUの実装準備には、DPUに必要なクロック、AXIのバス、割り込みを用意します。また、用意したブロックに対してプラットフォームである設定を行います、その後XSAを生成します。

② Vitis Platform作成＆DPU実装＆デバイスツリー生成

今回の手順では、プラットフォームの作成やDPUの実装はMakefileを使用しています。
コマンドについては実機確認を行う際にぜひご参考ください。

● GitHubからファイル一式をダウンロード

git clone --branch xlnx_rel_v2022.1 --recursive https://github.com/Xilinx/kria-vitis-platforms.git

● xsaをコピーするディレクトリを作成

mkdir -p kria-vitis-platforms/kr260/platforms/vivado/kr260_hw_pfm/project

● xsaをコピー

cp kr260_hw_pfm/kr260_hw_pfm.xsa kria-vitis-platforms/forms/vivado/kr260_hw_pfm/project/

● 移動してMakefileを実行

cd kria-vitis-platforms/kr260/

make -C platforms platform PLATFORM=kr260_hw_pfm

● DPU実装に必要なファイルとMakefileをコピー

cp -r ../kv260/overlays/ .

● コピーしてきたoverlays/examples/nlp-smartvision/dpu_conf.vhのB3136の定義をコメントアウトし、B4096の定義を有効にします
（これは今回確認のために使用するXモデルがB4096用のためです。）

● Makefileを実行

time make -C overlays/examples/nlp-smartvision all PLATFORM=$PWD/platforms/xilinx_kr260_hw_pfm_202210_1/kr260_hw_pfm.xpfm

● 実行完了まで1時間ほどかかります

③ ファイル変換

Makefileを使用することで、bitはbinにpl.dtsiはpl.dtboに変換されるほか、pl.dtsiは人間が読めるように記述されているため、pl.dtboに変換しUbuntuが直接使用できるようにバイナリ形式のファイルにします。

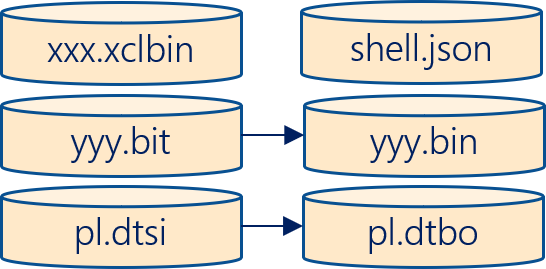

図5. ファイル変換

その後、ファイル一式をZipファイルにまとめてKR260に転送します。転送にはscpコマンドを使用します。
こちらも、コマンドについては実機確認を行う際にぜひご参考ください。

● GitHubからファイル一式をダウンロード

git clone --branch xlnx_rel_v2022.1 https://github.com/Xilinx/kria-apps-firmware.git

● ファイルをまとめるディレクトリを用意

mkdir -p kr260/DPU_B4096

● xclbin,bit,pl.dtsi,shell.jsonファイルを上記ディレクトリにコピー

cp overlays/examples/nlp-smartvision/binary_container_1/sd_card/*.*b* kr260/DPU_B4096/

cp dt/dt/mydevice/psu_cortexa53_0/device_tree_domain/bsp/pl.dtsi kr260/DPU_B4096/

cp kria-apps-firmware/boards/kv260/nlp-smartvision/shell.json kr260/DPU_B4096/

● Makefileとbifファイルをカレントディレクトリにコピー

cp kria-apps-firmware/boards/* .

● Makefileを実行

make

● KR260に転送するためMakefileごとファイル一式を圧縮

zip -r kr260_dpu.zip Makefile kr260/

● KR260を起動し、ネットワークに接続

● 圧縮したファイルをKR260に転送

scp kr260_dpu.zip ubuntu@xxx.xxx.xxx.xxx:

④ ユーザーデザインの実装

転送されたZipファイルを解凍し、Makefileを実行することで、ユーザーデザインの実装準備が完了します。

● 転送されたzipファイルを解凍

unzip kr260_dpu.zip

● Makefileを実行

sudo make install

● ユーザーデザインの実装準備完了

● 現在ロードされているデザインをアンロード

sudo xmutil unloadapp

● ユーザーデザインを実装

sudo xmutil loadapp kr260-DPU_B4096

3. 実装の確認

今回は、DPUが含まれたユーザーデザインを実装しました。DPUのベンチマークを実行して、本当にユーザーデザインが実装されたかを確認します。
Vitis™ AI LibraryをKR260上のUbuntuにインストールし、モデルファイル（xmodel）をダウンロードします。

ベンチマークを実行し、結果と『Test PASS』という文字が表示されれば、ベンチマークの実行は完了です。
これでDPUが含まれたユーザーデザインが実装されていることが証明されました。

● DPUが実装されたことについてベンチマークを実行して確認

● Vitis™ AI Libraryをインストール

sudo apt install vitis-ai-library -y

● DPUで実行されるモデルファイル（xmodel）をダウンロード

wget https://www.xilinx.com/bin/public/openDownload?filename=yolov3_bdd-zcu102_zcu104_kv260-r2.5.0.tar.gz -O ${HOME}/yolov3_bdd-zcu102_zcu104_kv260-r2.5.0.tar.gz

● 解凍先のディレクトリを作成

sudo mkdir /usr/share/vitis_ai_library/models

● ダウンロードしたファイルを解凍

sudo tar -xvf ${HOME}/yolov3_bdd-zcu102_zcu104_kv260-r2.5.0.tar.gz -C/usr/share/vitis_ai_library/models

● ベンチマークを実行

xdputil benchmark /usr/share/vitis_ai_library/models/yolov3_bdd/yolov3_bdd.xmodel 5

4. 豊富な設計資料

AMD社から、設計の際に必要となる資料は豊富に用意されております。皆様が設計される際には、きっとお役に立つのではないでしょうか。

表2. ドキュメント資料について

6. まとめ

いかがでしたでしょうか。
今回は、AMD社のKria™ SOM評価ボードKV260/KR260上でUbuntuからロジック部分をユーザーデザインに書き換える手順について紹介しました。
