リファレンス抵抗

トランシーバーにはリファレンス抵抗を接続するMGT BANK（RCALマスター）が存在します。

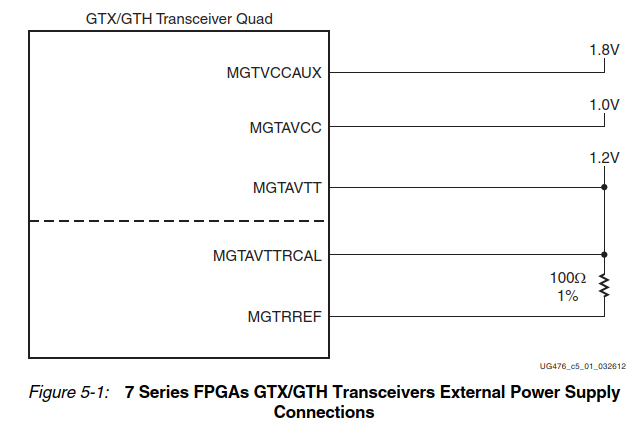

例えば7シリーズのトランシーバーの場合、端子名は「MGTAVTTRCAL」、「MGTRREF」となっています。

出典：UG476 7 Series FPGAs GTX/GTH Transceivers User Guide <P.301> （参照 2024/03/08）

これは内部終端のインピーダンス調整に使われる抵抗で、調整はFPGAのコンフィグレーション時に行われます。
この結果は同じグループに所属しているトランシーバーBANKで共有されます。
トランシーバーを使う場合にはこのRCALマスターとなるMGT BANKから使用するのが良いでしょう。

※MGT = Multi-Gigabit Transceiver

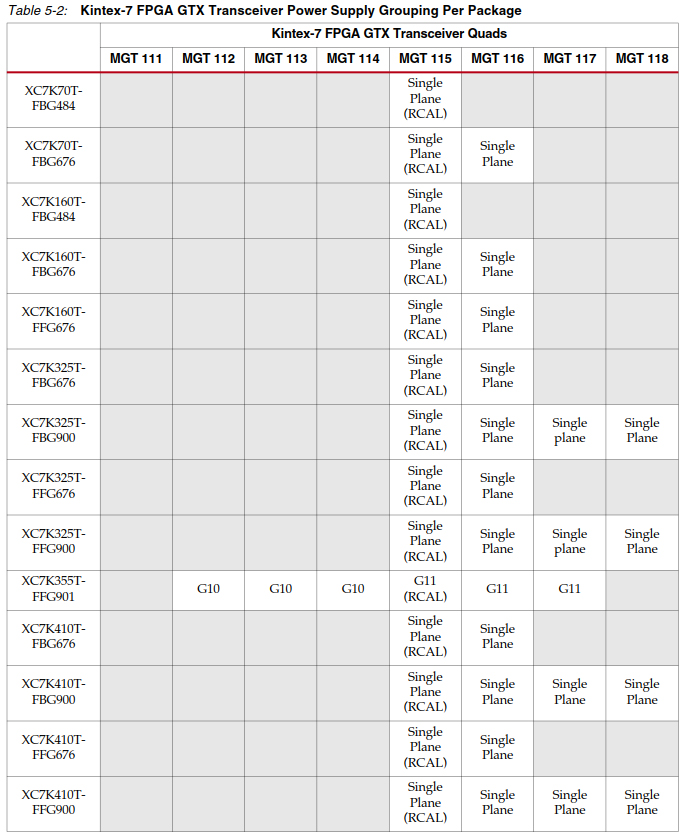

例えばKintex7シリーズのGTXトランシーバーの場合、次のようにMGT 115がRCALマスターとなっています。

出典：UG476 7 Series FPGAs GTX/GTH Transceivers User Guide <P.304>（参照 2024/03/08）

リファレンスクロック

トランシーバーを使用する際にはリファレンスクロックの供給も必要になります。 そのため、それぞれのMGT BANKにクロックを接続することになるかと思います。しかし、数Gbpsにもなる信号の近くに他の配線を近づけたくないのも事実です。

実は、トランシーバー内部では隣接するMGT BANKにはリファレンスクロックを接続することが可能です。 同じクロックを使用する場合には接続本数を削減することが可能です。
なお、デバイスファミリによりクロックの届く範囲は異なりますのでトランシーバーユーザーガイドでご確認ください。

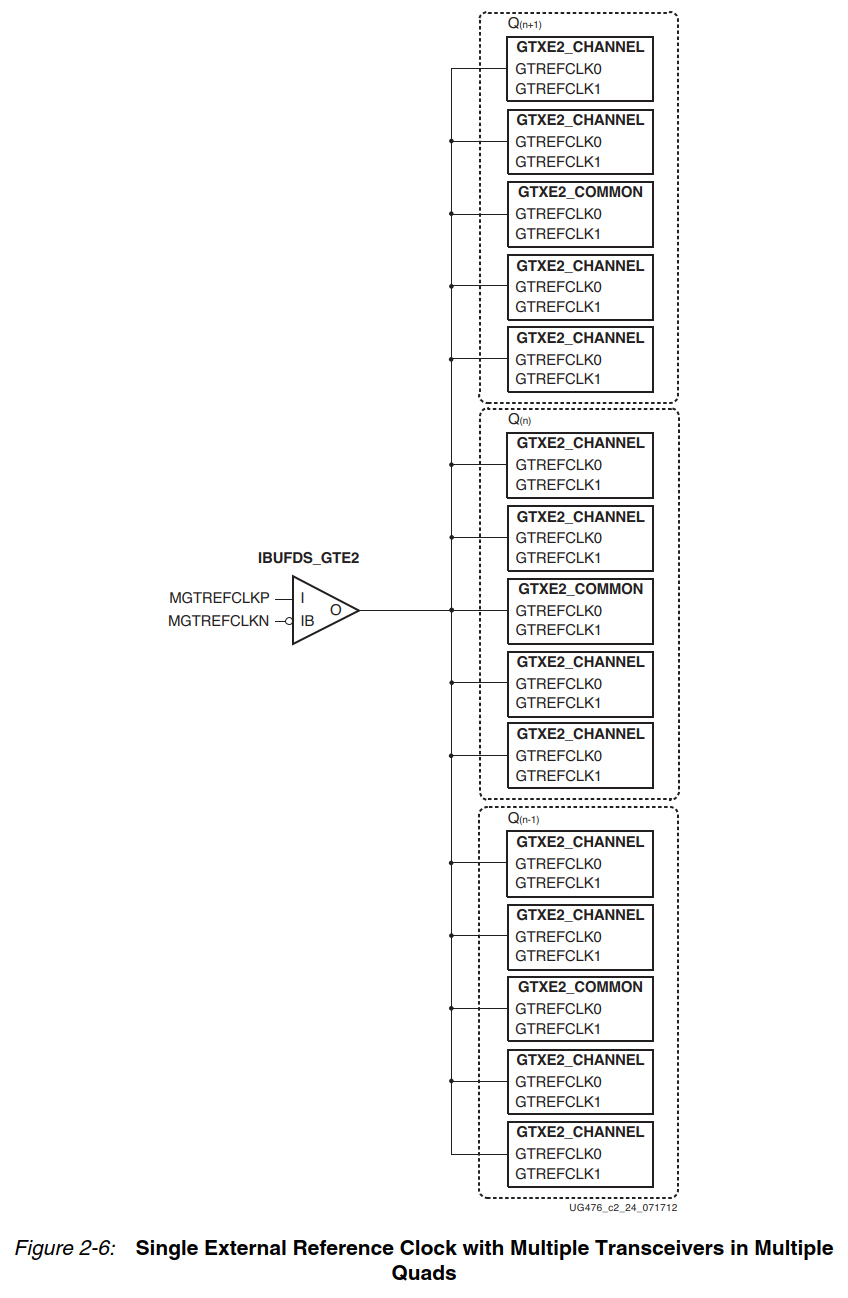

例えば7シリーズのGTXトランシーバーの場合は次のようになっています。
MGTREFCLKp/n はリファレンスクロックの入力端子、Q(n)はMGT BANK の番号で、Q(n) = 115とすると図は、「BANK115に接続されたリファレンスクロックは、上下BANK114,116にも接続できる」となります。

出典：UG476 7 Series FPGAs GTX/GTH Transceivers User Guide <P.43>（参照 2024/03/08）

Pch/Nch入れ替え

基板上のトランシーバーの配線パターンは可能な限り真っすぐにしたいと思いますが、現実ではどこかに曲げが入ってしまうものです。曲げが発生するということはPch/Nch間の誤差が生まれるということになります。
また、トランシーバーの端子と接続先のコネクタやデバイスの関係でPch/Nchの配線をどこかで入れ替えないといけない場合もあるかと思います。
これらを解決させるために、FPGAのPchとNchの端子が逆だったらいいのにと思うことはありませんか？

実はトランシーバーにはPch/Nchを入れ替えるオプションがあります。
このオプションにより配線パターンが有利になるのであれば使ってみるのも良いでしょう。

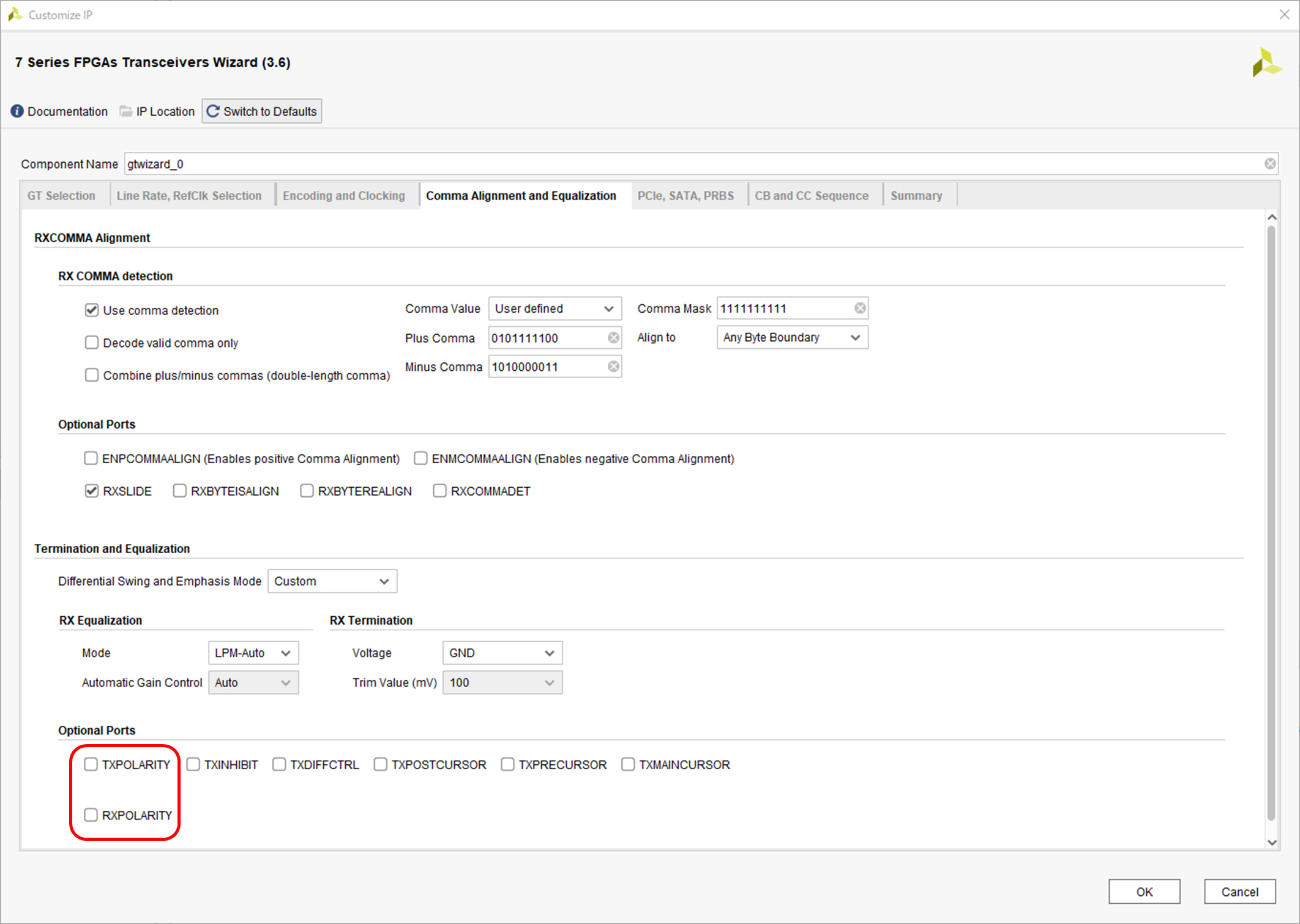

ウィザードで生成するIPの場合、赤枠のオプションを有効にすると極性入れ替えの制御信号がIPに追加されます。

出典：Vivado™ 2023.1 7 Series FPGAs Transceivers Wizard (Ver 3.6) IP 設定画面（参照 2024/03/06）

確認

仮でよいので、今回使用するトランシーバーをすべてアサインし、内部ロジックが未使用でトランシーバーが削除されないデザインを作成します。
更に必要なオプションを設定して、Vivado™やISE™でインプリを行いましょう。

warning の確認も必要ですが必ず「Generate Bitstream」まで行ってください。
論理合成・配置配線ができていても最後の「Generate Bitstream」でルール違反が判明し、エラーが出ることがあります。

まとめ

トランシーバー内部の機能を利用すると高速シリアル関連のパターンが有利になることがあります。

いかがでしたか？

このように、端子アサインに関連していろいろと条件がありますのでFPGAでの実現性確認と、基板設計での最適化とを繰り返して端子を決めていくことが良いと思います。
